Sistemi di Riscaldamento ad INDUZIONE


Master Controller v3+

Controllore Integrato Multifunzione per la Gestione di Cicli di Riscaldamento

  • Programmazione e gestione fino a due sezioni indipendenti, ciascuna delle quali controlla: un generatore CEIA Power Cube; un sensore ottico, serie CEIA SH/SLE, a lettura diretta per misurazioni senza contatto della temperatura o termocoppie e sensori esterni; un distributore di lega saldante; un distributore di gas antiossidante
  • Memoria interna e SDC Card rimovibile con capacità di archiviazione fino a 100 programmi di lavoro
  • Estesa capacità di interfacciamento multiplo: Field Bus; RS-232; 22 ingressi e 22 uscite analogiche e digitali
  • Validazione e Report dei cicli di riscaldamento per la Certificazione ed il Controllo Qualità della Produzione
  • Funzione “QUICK ACCESS” per l’accesso rapido alle funzioni di uso più frequente


Manuali

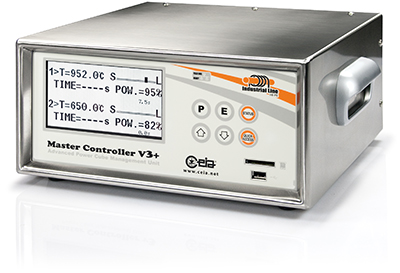

Master Controller v3+

Descrizione

Master Controller v3+ - detail

L’unità di controllo Master Controller V3+ è dotata di un sistema di Data Log e Web server integrato. È possibile eseguire uno storage dati per un appropriato controllo qualità di processo, monitorando le temperature di riscaldamento, la potenza erogata dal generatore, la frequenza, la tensione e la corrente sull’induttore.

La connessione Ethernet TCP/IP consente di accedere al Web server interno del generatore, per poter effettuare la programmazione dei parametri da postazione remota, e all’interfaccia con sistemi SCADA/DCS.

Il software Thermal Profile Management & Monitoring, abbinato all’impiego dei nuovi pirometri ottici CEIA SH/SLE, permette la programmazione, la certificazione qualità e la tracciabilità di ogni ciclo termico.

La centrale Master Controller V3+ è un’unità di controllo industriale multifunzione progettata per la programmazione e gestione automatica dei cicli di riscaldamento.

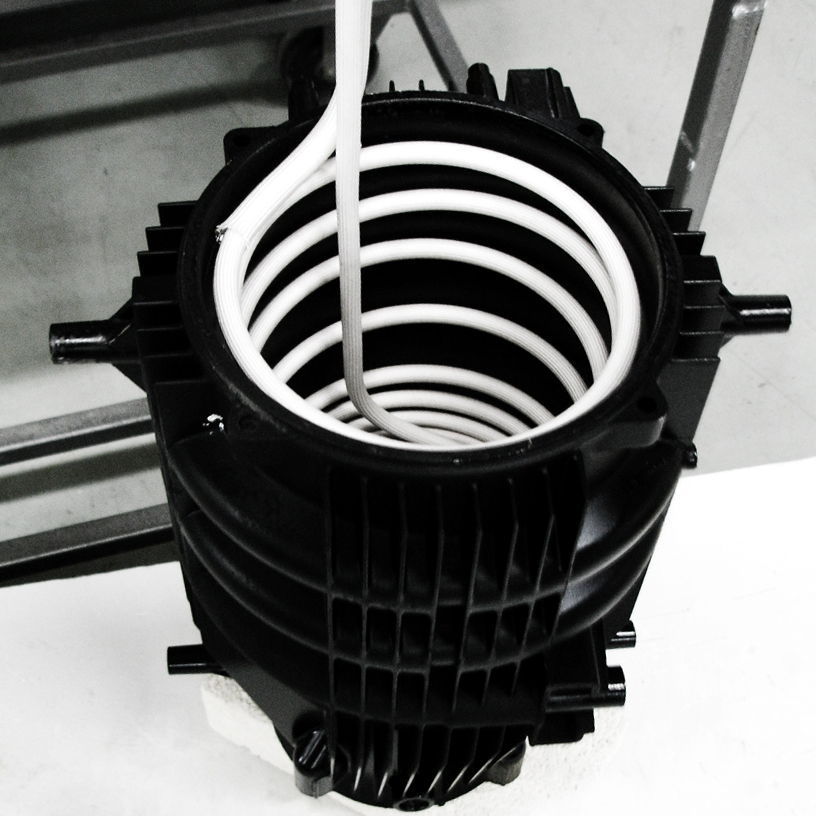

Specializzata nel campo del riscaldamento ad induzione, da oltre 30 anni CEIA produce centrali di controllo e generatori ad alta e media frequenza che abbinano all’elevato rendimento energetico un minimo costo di esercizio. L’originalità delle soluzioni tecnologiche adottate ha permesso di realizzare dispositivi caratterizzati da dimensioni d’ingombro molto contenute, rendimenti energetici elevatissimi ed affidabilità garantita nel tempo.

Grazie all’esperienza acquisita sul campo ed alla continua attività di ricerca e sviluppo, CEIA presenta un’innovativa centrale di controllo, il Master Controller V3+.

La versione standard del Controllore è equipaggiata con una libreria di programmi predefiniti. Tutti i parametri di lavoro, per ogni singola fase del ciclo termico, sono programmabili entro un’ampia gamma di valori.

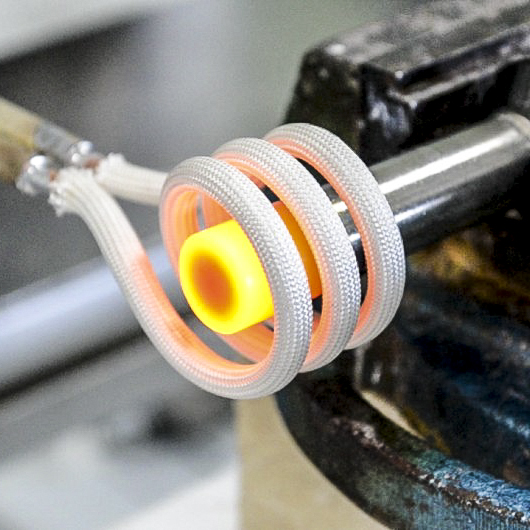

Ciò consente la massima flessibilità nell’impostazione dei tempi di riscaldamento e di raffreddamento, delle potenze erogate dai generatori ad induzione, delle temperature di riscaldamento del pezzo in lavorazione, della quantità e della velocità di erogazione della lega saldante.

Un’ampia gamma di input e output analogici e digitali, le interfacce Field Bus e RS-232 consentono il collegamento a PLC, PC o logiche esterne per il caricamento remoto dei programmi di lavoro, la programmazione e l’avvio della loro esecuzione.

Gli ingressi statici, di tipo optoisolato, hanno logica P/N programmabile e, unitamente alle uscite statiche, sono asserviti da una tensione ausiliaria 12/24 V programmabile.

Specifiche

Regime di LavoroAlternato tra le due teste (se collegato ad un solo generatore Power Cube)
Simultaneo tra le due teste (se collegato a due generatori Power Cube)
Predisposto per il pilotaggio dei generatori Power Cube a funzionamento continuo
Gestione e ControlliAttivazione del ciclo: logica esterna o RS-232
Controllo e temporizzazione: 2 diffusori di gas antiossidante, 2 teste di riscaldamento, 2 distributori filo
Regolazioni disponibili: potenza di riscaldamento; temperatura di saldatura (risoluzione 1/10°C fino ai 1000°C, poi 1°C); quantità e velocità filo; tempi di erogazione del gas antiossidante; massima forza lega saldante; distribuzione filo; ritardo di avanzamento del pistone
Controllo sulla temperatura del pezzo in lavorazione: tramite pirometri ottici, termocoppie o sensori esterni
Tempo ciclo di controllo SH15/SLE: 0.5 millisecondi
Costante di tempo SH15/SLE: 0.1 millisecondi
Modi di FunzionamentoManuale
TEMPORIZZATO A: fasi di lavoro completamente temporizzabili con tempo di mantenimento a temperatura controllata
TEMPORIZZATO B: fasi di lavoro completamente temporizzabili con tempo di riscaldamento programmabile e controllo opzionale della temperatura
TEMPORIZZATO C: fasi di lavoro completamente temporizzabili con due tempi di riscaldamento e due livelli di potenza
SINCRONIZZATO: come TEMPORIZZATO (A) con tempo di mantenimento sincronizzato su evento esterno
AUTOMATICO: come TEMPORIZZATO (A) con la gestione della distribuzione automatica della lega saldante

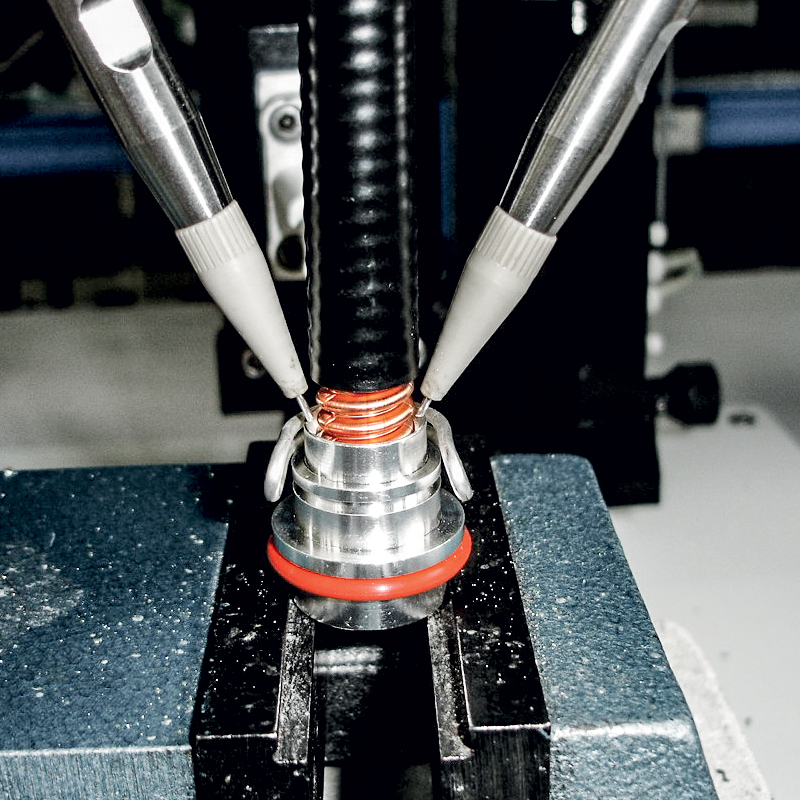

AUTOMATICO 2 FILI: come AUTOMATICO, con due distributori di filo indipendenti impostabili sullo stesso punto di saldatura (disponibile con opzione V3+/TS)
PROFILO TERMICO: funzionamento con profilatura termica (disponibile con opzione V3+/TP)
PROFILO TERMICO 2 FILI: come PROFILO TERMICO, con due distributori di filo indipendenti impostabili sullo stesso punto di saldatura (disponibile con le opzioni V3+/TS e V3+/TP
Ingressi di Controllo2 ingressi per il collegamento dei pirometri ottici CEIA
2 ingressi binari isolati per il collegamento dei pedali di attivazione del ciclo
2 ingressi binari isolati per l’arresto del ciclo di funzionamento
4 ingressi analogici 0-10V (o 0-20 mA, o 4-20mA) : 2 per controllo della potenza; 2 per controllo della temperatura
2 ingressi (RS232) isolati per il collegamento con unità programmabili esterne
1 alloggiamento per modulo Field Bus (accessorio)
2 ingressi binari isolati per l’avvio di cicli in modalità manuale
2 ingressi encoder da distributori di lega saldante
2 ingressi presenza filo da distributore di lega
6 ingressi binari isolati ausiliari
Uscite per l'azionamento degli asservimenti esterni2 uscite seriali per il collegamento di due generatori Power Cube
2 uscite per l’azionamento di diffusori gas antiossidante
2 uscite segnale “generatore in funzione”
2 uscite segnale “temperatura raggiunta”
2 uscite per l’azionamento diffusori gas di raffreddamento rapido
2 uscite segnale “fine ciclo”
2 uscite segnale “macchina pronto” (relè)
2 uscite analogiche 0-10V (o 0-20 mA, o 4-20mA) per la lettura della temperatura
2 uscite analogiche 0-10V (o 0-20 mA, o 4-20mA) per la lettura della potenza
2 uscite per il pilotaggio di 2 distributori di filo
2 uscite open collector ausiliarie
AutodiagnosiControllo sulla temperatura e sulla presenza dell’acqua di raffreddamento
Tensione di alimentazione alta
Tensione di alimentazione bassa
Schermata parametri di funzionamento dei generatori
Malfunzionamento del ciclo di lavorazione
Malfunzionamento di lettura/scrittura delle celle di memoria interne
Controllo dell’accesso in Programmazione tramite password
Controllo sul corretto dimensionamento dell’induttore
Mancanza filo saldante
Collegamento ai Power Cube
Avaria interna
Corto circuito induttore
Mancanza fase (se connesso ad un generatore PowerCube 90, 180, 360 o 720)
Malfunzionamento di lettura/scrittura sulle Program Card esterne
Memoria Interna100 set di parametri di lavoro memorizzabili nella memoria interna
100 profili termici memorizzabili con un massimo di 20 segmenti l’uno (versione TP)
Flash Card rimovibile100 set di parametri di lavoro memorizzabili su ogni scheda
100 profili termici memorizzabili con un massimo di 20 segmenti l’uno (versione TP)
Alimentazione e PotenzaTensione di alimentazione: 195-255 Vac, 1~ 50/60 Hz
Massima potenza assorbita: 60 W
Condizioni OperativeTemperatura di lavoro: da + 5 a + 55 °C
Temperatura di stoccaggio: da - 25 a + 70 °C
Umidità relativa: 0-95% (senza condensa)
ContenitoreStruttura in acciaio INOX
Dimensioni (LxPxH): 275 mm x 265 mm x 140 mm
Peso: 6 kg
SicurezzaIsolamento galvanico dalla tensione di rete
Bassa tensione di esercizio: nessun pericolo per l’operatore
Conforme alle norme internazionali applicabili per la Sicurezza Elettrica (EN 60204-1) e la Compatibilità Elettromagnetica (EN 61000-6-2, EN 61000-6-4)
