  • Puissance fournie élevée
  • Rendement élevé et coûts d’exploitation minimum
  • Intégration maximale et dimensions réduites
  • Grande sécurité: isolation du réseau pour toutes les sorties de puissance
  • Système d’autodiagnostic incorporé
  • Génération de puissance constante et répétitive grâce à un dispositif de contrôle par microprocesseur
  • Technologie électronique de pointe
  • Associables avec la centrale Master Controller V3+ pour la gestion de cycles thermiques réglables en température, temps et puissance
  • Conforme aux Normes de Sécurité et de Compatibilité Électromagnétique


Manuels

Series 200 Generators

Description

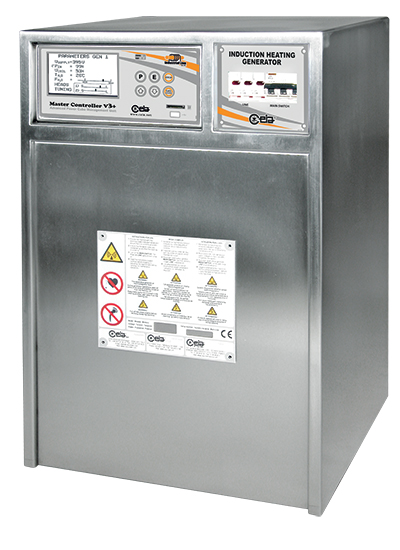

Series 200 Generators - detail

La Série 200 représente la synthèse de l’évolution technologique atteinte par CEIA dans le domaine du réchauffage par induction.

La solution originale de transfert d’énergies adopté sur toutes les têtes de chauffe CEIA s’associe parfaitement avec les caractéristiques de la gamme de Générateurs série 200, garantissant des prestations extrêmement élevée en termes d’efficacité et de rendement énergétiques.

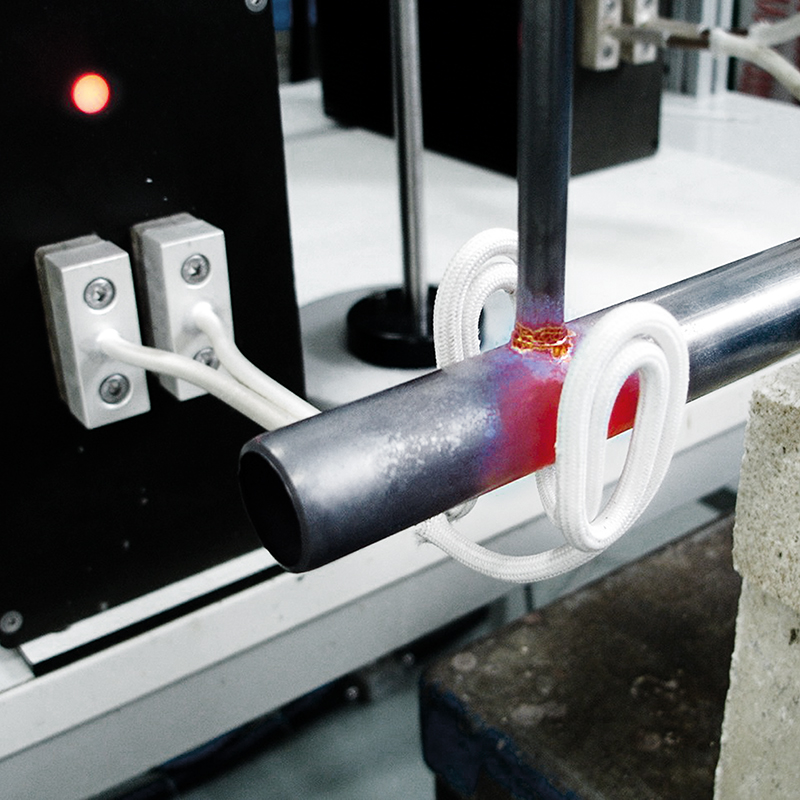

Les générateurs Power Cube 90-180-360-720/200 complètent la famille d’appareils de chauffage à moyenne fréquence fabriqués par CEIA, très indiqués pour toutes applications nécessitant la trempe et le soudo-brasage de métaux particuliers qui exigent un chauffage très rapide.

Solution idéale pour les montages dans les systèmes de production automatiques, ces appareils sont également faciles à utiliser dans toutes les applications manuelles grâce à leur fonctionnement extrêmement simple.

Parfaitement intégrables avec la centrale Master Controller V3+, ils peuvent être reliés à des terminaux programmables ou PC grâce à leur interface RS-232 et analogique.

Le recours à des solutions techniques innovatrices et à des composants de la dernière génération font des générateurs de la série 200 des appareils très performants en termes de fonctionnement, de puissance fournie et de coûts d’exploitation.

Spécifications

 Power Cube 90/200Power Cube 180/200Power Cube 360/200Power Cube 720/200
Entrées / SortiesPuissance maximale absorbée6,0 kW12,0 kW24,0 kW48,0 kW
Puissance moyenne sur l’inducteur90 kVAR180 kVAR360 kVAR720 kVAR
Tension d’alimentation400 Vac ±10% 3~ 50/60 Hz
Eau de refroidissementpression: 300 kPa - débit: 1,5 l/minpression: 300 kPa - débit: 2 l/minpression: 300 kPa - débit: 3 l/min
Conditions de foncionnementTempérature de travail+ 5 ÷ + 55 °C
Température de stockage- 25 ÷ + 70 °C
Humidité relative0 ÷ 95 % (sans condensation)
Gamme de Fréquence150 kHz... 220 kHz
DimensionsGénérateur195 mm x 304 mm x 426 mm490 mm x 496 mm x 768 mm600 mm x 650 mm x 1280 mm
Tête de chauffe120 mm x 200 mm x 170 mm (HH17)
80 mm x 120 mm x 197 mm (HH17C)
120 mm x 213 mm x 200 mm (HH18)120 mm x 274 mm x 200 mm (HH19)
Porte-inducteur standard150 mm150 mm150 mm
PoidsGénérateur21 kg90 kg190 kg
Tête de chauffe8.4 kg10.5 kg20 kg
ConformitéConforme aux normes internationales pour la Sécurité Electrique (EN 60204-1) et la Compatibilité Électromagnétique (EN 55011, EN 61000-6-2)
