  • Elevada potencia de salida
  • Alto rendimiento y mínimo costo operativo
  • Máxima integración y compactibilidad
  • Completa seguridad: todos los modelos están provistos de transformador de aislamiento galvánico desde la línea de red
  • Completamente integrados en un solo aparato
  • Caja de acero inoxidable
  • Sistema de auto diagnóstico integrado
  • Generación de potencia constante y repetitiva mediante control por microprocesador
  • Interface con la central de control CEIA Master Controller V3+ para la gestión del ciclo térmico regulado en temperatura, tiempo y potencia
  • Cumple las Normativas de Seguridad Eléctrica y Compatibilidad Electromagnética


Manuales

Series 200 Generators

Descripción

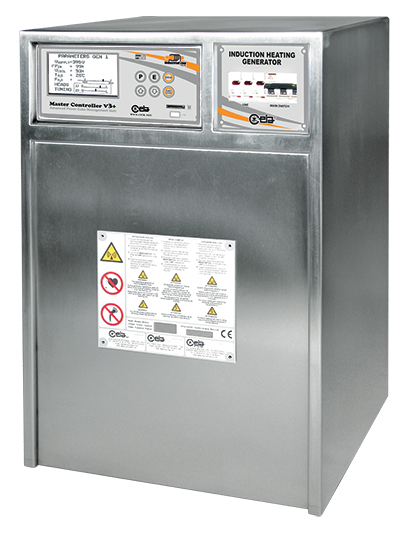

Series 200 Generators - detail

La serie 200 representa la síntesis de la evolución tecnológica alcanzada por CEIA en el campo del calentamiento inductivo.

La original solución de transferencia de energía adoptada en todos los cabezales de calentamiento CEIA se combina perfectamente con las características de la gama de Generadores de la Serie 200, garantizando prestaciones absolutamente relevantes en términos de eficacia y rendimiento energético.

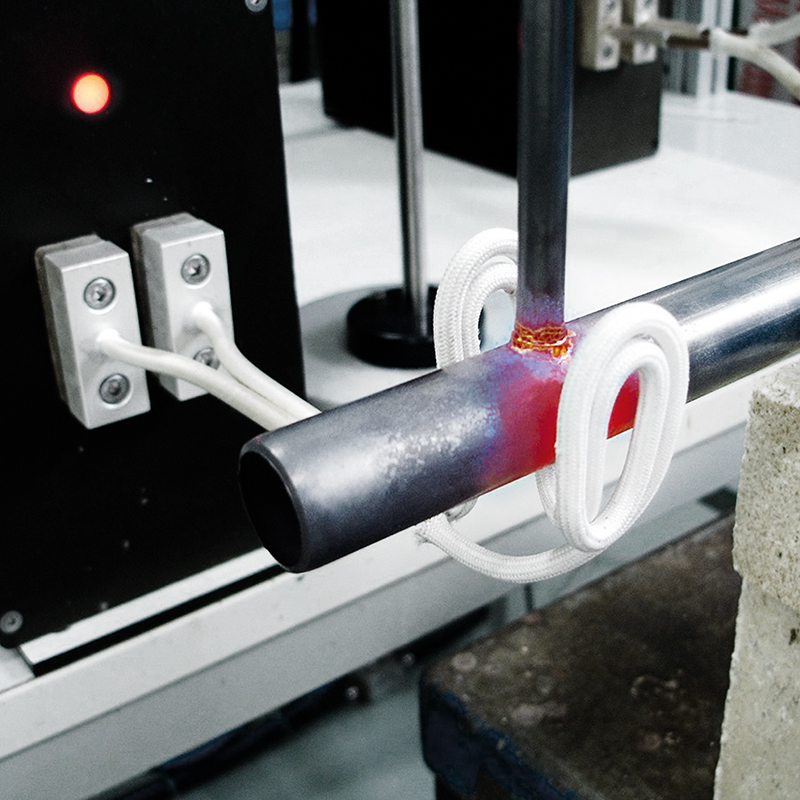

Los Generadores Power Cube 90-180-360-720/200 completan la familia de calentadores a Media Frecuencia CEIA adaptándose a aplicaciones de templado localizado y soldadura de metales especiales que requieran una rapidez elevada de calentamiento.

Ideales para ser integrados en sistemas automáticos de producción, los Generadores de la Serie 200 se pueden emplear muy fácilmente en aplicaciones manuales gracias a su extrema facilidad de uso.

Perfectamente integrables a la unidad de control CEIA Master Controller V3+, pueden ser conectados a PC o a controladores programables gracias a la presencia de interfaces analógicas (opcionales) y digitales (RS232).

El empleo de soluciones técnicas innovadoras y de componentes de última generación hacen a los Generadores de la Serie 200 extremadamente ventajosos en términos de prestaciones, rendimiento y costes operativos.

Especificaciones

 Power Cube 90/200Power Cube 180/200Power Cube 360/200Power Cube 720/200
Entradas / SalidasMáxima potencia absorbida6,0 kW12,0 kW24,0 kW48,0 kW
Potencia media en el inductor90 kVAR180 kVAR360 kVAR720 kVAR
Tensión400 Vac ±10% 3~ 50/60 Hz400 Vac ±10% 3~ 50/60 Hz400 Vac ±10% 3~ 50/60 Hz400 Vac ±10% 3~ 50/60 Hz
Agua de enfriamientopresión: 300 kPa - caudal: 1,5 l/minpresión: 300 kPa - caudal: 1,5 l/minpresión: 300 kPa
caudal: 2,0 l/min
presión: 300 kPa
caudal: 3,0 l/min
Condiciones OperativasTemperatura de trabajode +5 a +55 °Cde +5 a +55 °Cde +5 a +55 °Cde +5 a +55 °C
Temperatura de almacenajede -25 a +70 °Cde -25 a +70 °Cde -25 a +70 °Cde -25 a +70 °C
Humedad relativa0 ÷ 95 % (Sin condensación)0 ÷ 95 % (Sin condensación)0 ÷ 95 % (Sin condensación)0 ÷ 95 % (Sin condensación)
Dimensiones (AxPxH)Generador195 x 304 x 426 mm195 x 304 x 426 mm490 mm x 496 mm x 768 mm600 mm x 650 mm x 1280 mm
Cabezal de calentamiento120 mm x 200 mm x 170 mm (HH17)
80 mm x 120 mm x 197 mm (HH17C)
120 mm x 200 mm x 170 mm (HH17)
80 mm x 120 mm x 197 mm (HH17C)
120 x 213 x 200 mm (HH18)120 x 274 x 200 mm (HH19)
Inductor estándar150 mm150 mm150 mm150 mm
PesoGenerador21 kg21 kg90 kg190 kg
Cabezal de calentamiento8.4 kg8.4 kg10.5 kg20 kg
ConformidadConforme con las normas internacionales para la seguridad eléctrica (EN 60204-1) y la compatibilidad electromagnética (EN 55011, EN 61000-6-2)
