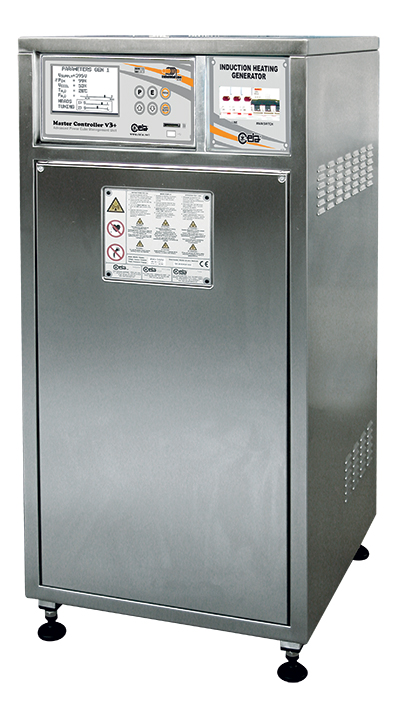

Power Cube Series 50 Generators
Mittelfrequenz-Generatoren
Power Cube Series 50 Generators
Mittelfrequenz-Generatoren
- Hohe Ausgangsleistung
- Hoher Wirkungsgrad und minimale Betriebskosten
- Gute Integrationsfähigkeit durch kompakte Baugröße
- Alle Modelle sind mit Transformatoren ausgestattet, dadurch ist eine galvanische Trennung vom Netz sichergestellt
- Stand Alone Betrieb möglich
- Integriertes Selbstdiagnosesystem
- Hohe Leistungstabilität und Wiederholbarkeit bei variierenden Arbeitsbedingungen
- Digitale und analoge Kontrolle der Ausgangsleistung
- Schnittstelle zum CEIA Master Controller V3+, zur Kontrolle von Heizprozessen (Temperatur, Zeit und Leistung)
- Geräte entsprechen den elektrischen Sicherheitsvorschriften und den EMV-Richtlinien
Prospekt
Handbücher
Die Serie 50 stellt den neuesten Stand der technischen Entwicklung von CEIA auf dem Gebiet der induktiven Erwärmung dar. Das CEIA spezielle Verfahren, mit der die Energie auf die Heizköpfe übertragen wird, ist ideal auf die Merkmale der Generatoren der Serie 50, abgestimmt. Es garantiert beste Leistung und höchste Effizienz.
Alle Geräte zeichnen sich durch hochentwickelte Technik bei kleinen Abmessungen aus, ferner durch einen eingebauten Mikroprozessor, der den Betrieb der Geräte vollständig über¬wacht, Informationen über technische Störungen weitergibt und die abgegebene Leistung stabilisiert sowie für die pas¬sende Betriebsfrequenz sorgt.
Die Generatoren der Serie 50 sind ideal geeignet für die Ein¬bindung in automatische Produktionsabläufe wie etwa zum Kleben, Schrumpfen, Löten, Härten oder Glühen.
Die Generatoren sind kompatibel zu den CEIA Master Con¬troller V3+ und können über analoge und digitale Schnittstel¬len (RS232) mit dem PC oder programmierbaren Steuerungen betrieben werden.
Die Verwendung von innovativen technischen Lösungen und Komponenten der neuesten Generation sorgen dafür, dass die Generatoren der Serie 50 in Leistung und Preis führend sind.
| | Power Cube 90/50 | Power Cube 180/50 | Power Cube 360/50 | Power Cube 720/50 |
| Input / Output | Maximale Leistung | 6,0 kW | 12,0 kW | 24,0 kW | 48,0 kW |
| Mittlere Leistung am Induktor | 90 kVAR | 180 kVAR | 360 kVAR | 720 kVAR |
| Spannung | 400 Vac ±10% 3~ 50/60 Hz ohne Nulleiter |
| Wasserkühlung | Druck: 300 kPa - Durchfluss: 1,5 l/min | Druck: 300 kPa
Durchfluss: 2,0 l/min | Druck: 300 kPa
Durchfluss: 3,0 l/min |
| Betriebsbedingungen | Betriebstemperatur | +5 ÷ +55 °C |
| Lagertemperatur | -25 ÷ +70 °C |
| Relative Luftfeuchtigkeit | 0 ÷ 95 % (ohne Kondenswasser) |
| Frequenzbereich | 30 kHz... 60 kHz |
| Abmessungen (BxTxH) | Generator | 195 x 304 x 426 mm | 195 x 304 x 426 mm | 480 x 520 x 760 mm | 600 x 650 x 1350 mm |
| Heizkopf | 120 x 280 x 200 mm (HH13) | 120 x 280 x 200 mm (HH13) | 170 x 260 x 220 mm (HH14) | 186 x 359 x 310 mm (HH16) |
| Standard-Induktorhalter | 65 mm |
| Gewicht | Generator | 21 kg | 90 kg | 135 kg |
| Heizkopf | 12 kg | 18,5 kg | 37 kg |
| Konformität | Geräte entsprechen den elektrischen Sicherheitsvorschriften (EN 60204-1) und den EMV-Richtlinien (EN 55011, EN 61000-6-2) |
