Very compact and integrable Generators
Alle Geräte zeichnen sich durch hochentwickelte Technik bei kleinen Abmessungen aus, ferner durch einen eingebauten Mikroprozessor, der den Betrieb der Geräte vollständig überwacht, Informationen über tech¬nische Störungen weitergibt und die abgegebene Leistung stabilisiert sowie für die passende Betriebsfre¬quenz sorgt.
Die Generatoren der Serie 400 sind ideal geeignet für die Einbindung in automatische Produktions¬abläufe, sie können aber auch manuell eingesetzt werden. Die Generatoren sind kompatibel zu den CEIA Master Controller V3+ und können über analoge und digitale Schnittstellen (RS232) mit dem PC oder pro¬grammierbaren Steuerungen betrieben werden.
Jeder HI-PE Generator wird mit einem Kalibrierbericht ausgeliefert, dieser zertifiziert die Genauigkeit der am Heizkopf anliegenden Ausgangsspannung. Die Verwendung von innovativen technischen Lösungen und Komponenten der neuesten Generation sorgen dafür, dass die Generatoren der Serie 400 bei Leistung und Preis führend sind.

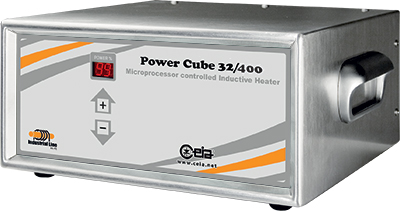

| | Power Cube 32/400 | Power Cube 45/400 |
| Stromversorgung und Leistung | Stromstärke Eingang | 13A max - Außenleitungen ø2.5 min. | 16A max - Außenleitungen ø4 min. |
| Mittlere Leistung am Induktor | 32 kVAR | 45 kVAR |
| Maximale Leistung | 2.8 kW | 3.5 kW |
| Spannung | 180 ... 260 Vac 1~ 50/60 Hz |
| Wasserkühlung | Druck: 300 kPa
Durchfluss: 1.5 - 2.0 l/min für jeden angeschlossenen Kopf |
| Frequenzbereich | 375 kHz... 575 kHz |
| Ein- und Ausgänge Schnittstelle | Seriell RS-232 | 1 RS 232 asynchroner Serialport für den Anschluss einer externen Steuerung |
| Digitaler Eingang zur Aktivierung | 2 Isolierte digitale Eingänge zum Starten des Zyklus |
| Analoger Eingang zur Regulierung der Leistung | 2 Analogeingänge für die Leistungssteuerung (optional) |
| Betriebsbedingungen | Betriebstemperatur | + 5 °C bis + 55 °C |
| Lagertemperatur | - 25 °C bis + 70 °C |
| Relative Luftfeuchtigkeit | 20-95% (ohne Kondenswasser) |
| Abmessungen (BxTxH) | Generator | 275 mm x 265 mm x 140 mm | 275 mm x 265 mm x 140 mm |

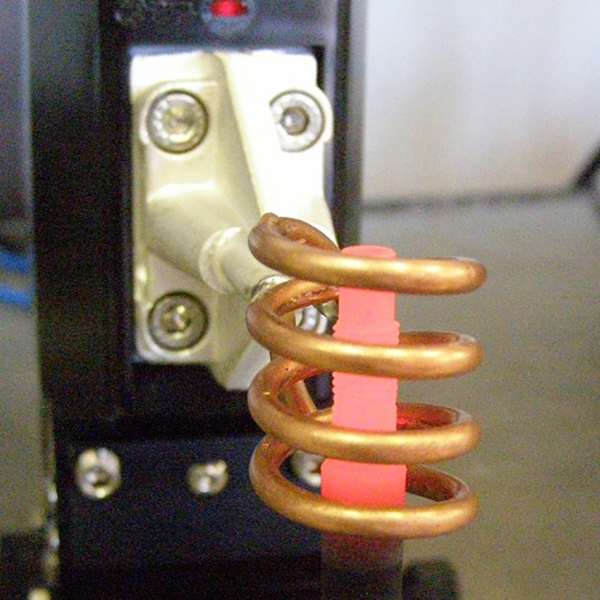

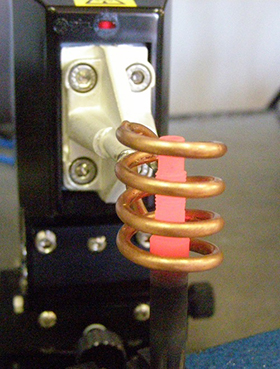

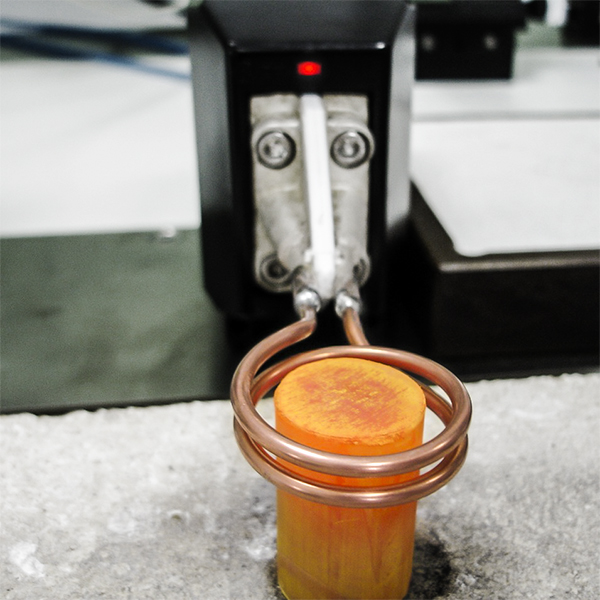

| Heizköpfe HH10/HH11 | 62,5 mm x 123 mm x 95 mmm | 62,5 mm x 123 mm x 95 mm |
| Verkleinerter Heizkopf HH15 | 52 mm x 107 mm x 77 mm | 52 mm x 107 mm x 77 mm |
| Standard-Induktorhalter | 150 mm | 150 mm |
| Gewicht | Generator | 10 kg | 10 kg |
| Heizkopf | 2 kg | 2 kg |
| Konformität | Geräte entsprechen den elektrischen Sicherheitsvorschriften (EN 60204-1) und den EMV-Richtlinien (EN 55011, EN 61000-6-2) |
