Sistemas de Calentamiento de INDUCCIÓN

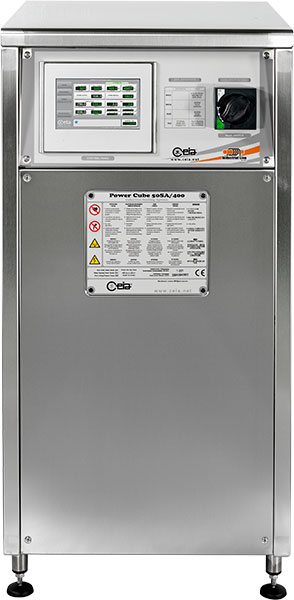

Power Cube SA/400 Series
Generadores de energía verde 50 kW/ 25 kW/ 12.5 kW de media-alta frecuencia, de banda ancha
Power Cube SA/400 Series
Generadores de energía verde 50 kW/ 25 kW/ 12.5 kW de media-alta frecuencia, de banda ancha
- Alta potencia de salida
- Alto rendimiento y mínimo coste de funcionamiento
- Adaptación automática de los parámetros de trabajo en función de la carga
- Generación de potencia constante y repetitiva mediante control por microprocesador
- Mínimo flujo de agua de refrigeración necesario
- Completa seguridad: todos los modelos están provistos de transformador de aislamiento galvánico desde la línea de red
- Máxima integración y compacidad
- Caja de acero inoxidable
- Conforme con las normativas sobre la seguridad eléctrica y la compatibilidad electromagnética
Folleto
Manuales
El nuevo Generador por Inducción Serie SA/400 es un equipo de alta potencia sumamente compacto, con software de control integrado por microprocesador y electrónica. Estas características garantizan la máxima eficiencia (>96%) cualquiera que sean las condiciones de la carga de trabajo, manteniendo un suministro de potencia preciso, estable y repetitivo.

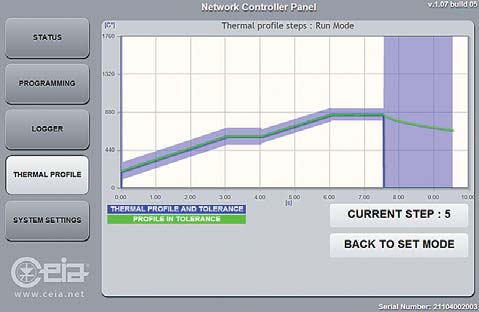

Pantalla del perfil térmico en tiempo real
Generadores Serie SA/400

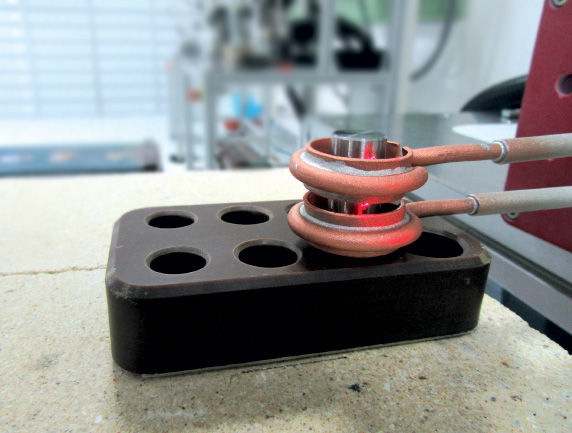

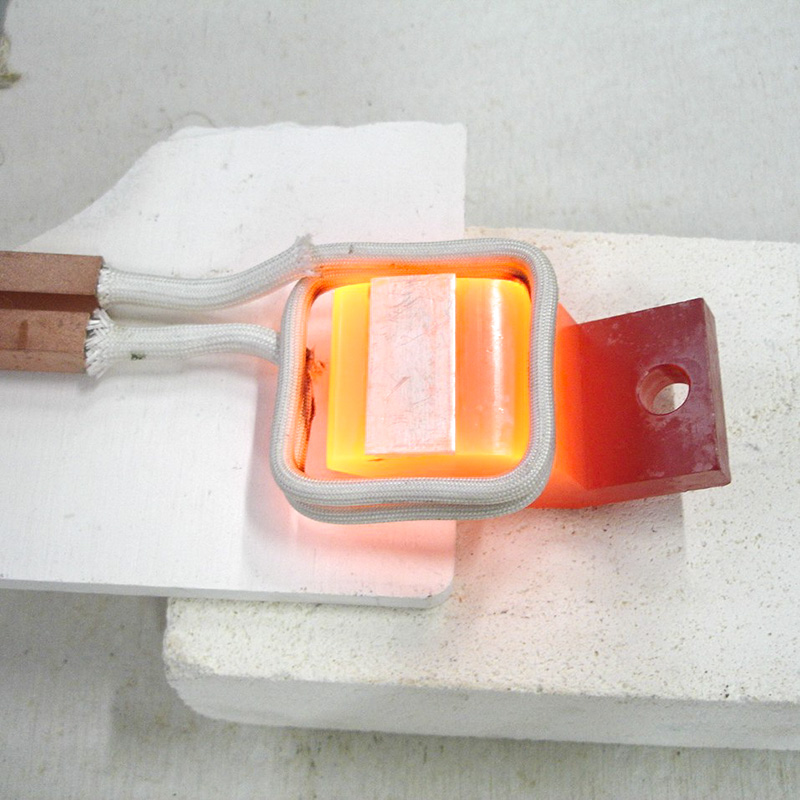

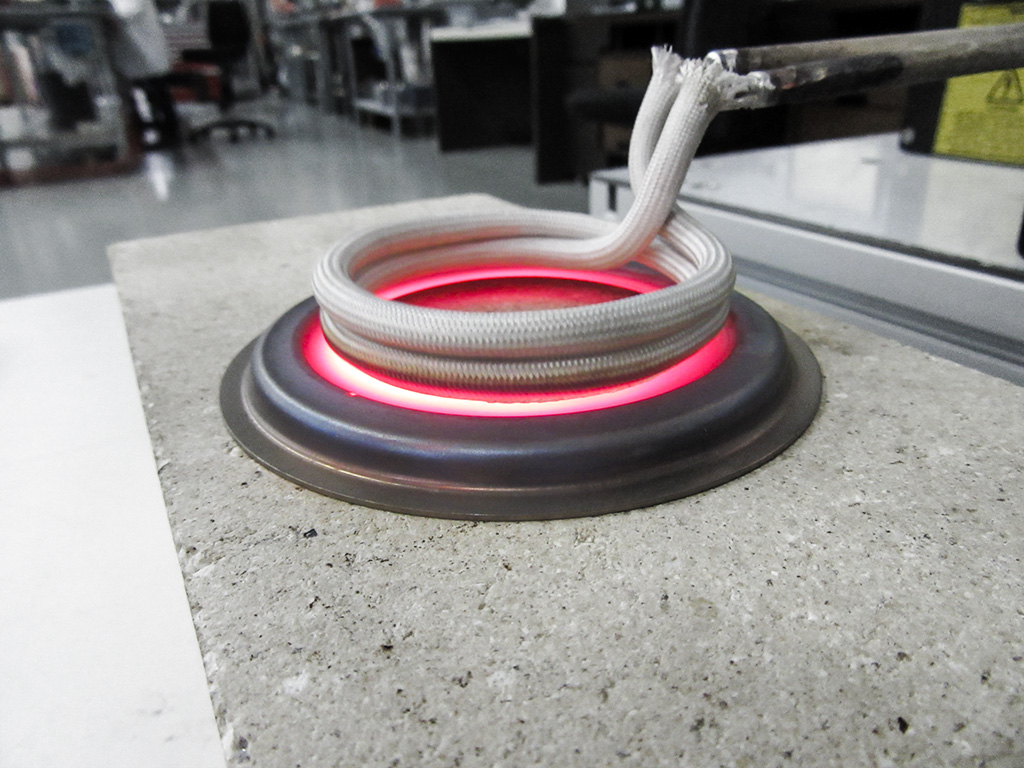

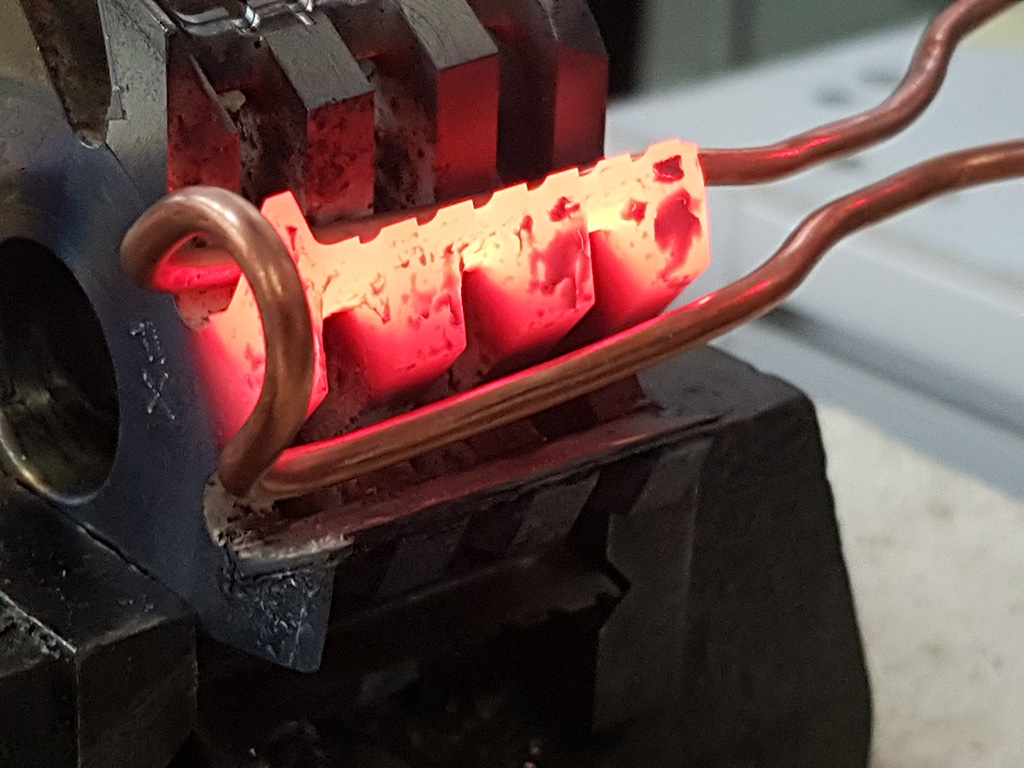

Especializada en el campo del calentamiento por inducción, desde hace más de 30 años CEIA produce generadores de alta y media frecuencia que combinan un alto rendimiento energético con un mínimo coste de ejercicio.
El diseño de los generadores SA/400 y del hardware de adaptación a la red (cabezal), combinado con una electrónica de potencia y control de última generación, permiten una eficiencia de conversión extremadamente alta y, por tanto, una gran fiabilidad y bajos costes de funcionamiento.
El sistema de control por microprocesador se basa en una amplia red de señales de feedback, que permite un excelente control de la tensión y de la corriente en la bobina, así como la estabilidad y la precisión de la potencia de salida del generador, lo que garantiza procesos de producción altamente repetitivos.
Todos los generadores CEIA están provistos de un transformador de aislamiento que separa la salida de la bobina de la línea de alimentación, garantizando un alto nivel de seguridad para el operador.
Adaptación automática de los parámetros de trabajo en función de la carga
El sistema de adaptación a la carga de los generadores SA/400 es totalmente automático. El operador no necesita realizar ninguna operación mecánica en el generador o en el cabezal de calentamiento.
Esta función selecciona los parámetros más apropiados del generador, optimizando la eficiencia de conversión para cada potencia de consigna. Esto reduce el tiempo de configuración y los costos asociados. Además, durante el funcionamiento se realiza un seguimiento automático continuo y en tiempo real del ajuste de la salida para suministrar siempre la potencia de consigna, hasta en caso de cambio de las condiciones de carga, (esto es, temperatura de calentamiento más allá del punto de curie). Esto proporciona la máxima eficiencia posible durante todo el ciclo de calentamiento.
Los generadores de la serie SA son ideales para procesos de producción industrial que requieren la máxima fiabilidad, repetibilidad y potencia de salida, además de una amplia flexibilidad de adaptación a la de carga, velocidad de configuración y costos operacionales bajos.
Facil de utilizar mediante interfaz sensible al tacto
Un amplio panel sensible al tacto de 7 “de alta resolución” permite al operador acceder de modo rápido e intuitivo a los parámetros de la función de programación. Todos los parámetros del proceso se visualizan continuamente en la pantalla principal:- Tensión bobina
- Corriente bobina
- Potencia de salida configurada y suministrada en tiempo real
- Temperatura configurada y medida en tiempo real
- Temperatura y flujo del fluido de refrigeración
- Celda de trabajo
Sistema modular y configurable
Los generadores Power Cube Serie SA/400, gracias a su diseño modular exclusivo, están disponibles en varias configuraciones para satisfacer diferentes requisitos.- Power Cube 12.5 SA/400: Generador 12.5 kW con salida de cabezal de calentamiento simple
- Power Cube 12.5 SA/400-2H: Generador 12.5 kW con salida de dos cabezales de calentamiento alternativos
- Power Cube 2x12.5 SA/400: Generadores 12.5 kW dobles con salida de dos cabezales de calentamiento simultáneos
- Power Cube 25 SA/400: Generador 25 kW con salida de cabezal de calentamiento simple
- Power Cube 25 SA/400-2H: Generador 25 kW con salida de dos cabezales de calentamiento alternativos
- Power Cube 2x25 SA/400: Generadores 25 kW dobles con salida de dos cabezales de calentamiento simultáneos
- Power Cube 50 SA/400: Generador 50 kW con salida de cabezal de calentamiento simple
Funciones de interfaz y control avanzadas
Los generadores Power Cube Serie SA/400, equipados con un controlador integrado avanzado, incluyen los siguientes accesorios/opciones CEIA para un control del proceso preciso.
Gestión y control del perfil térmico
El software Thermal Profile Management & Monitoring, combinado con el uso de los pirómetros ópticos CEIA SH/SLE, permite programar y certificar la calidad y trazabilidad de cada ciclo térmico.- Programacion de hasta 20 niveles de temperatura y duracion de cada proceso
- Memorizacion de hasta 100 procesos diferentes
- Potencia maxima programable para cada uno de los segmentos
- Tolerancia de temperatura programable para cada uno de los segmentos
- Salida de Superacion de Tolerancia y Fin de Ciclo para cada proceso

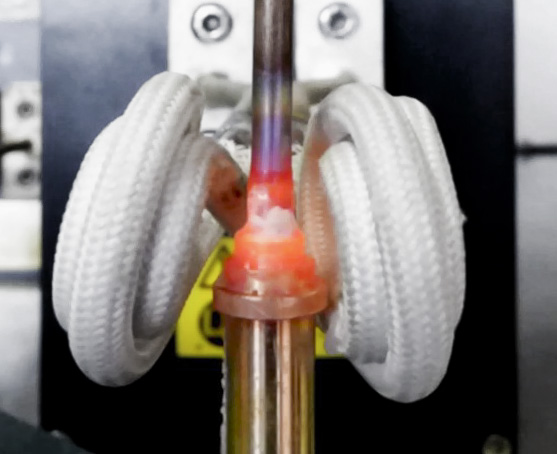

Control alimentador de aleación
- Control de hasta dos dispensadores de hilo de soldadura, uno para cada seccion de calentamiento
- Control de los parametros:
- Cantidad y velocidad de avance del hilo
- Cantidad y velocidad de rebobinado del hilo
- Activacion del suministro de la aleacion para soldadura
- Par de rotacion del motor de avance del hilo
- Sensor de presencia hilo
Control de la soldadura con estaño
- Version optimizada para la soldadura con estano
- Posee las mismas caracteristicas que el control del dispensador de hilo mas algunas funciones especiales.
Funciones especiales
- Gestion de la distribucion automatica de dos alimentadores de aleacion en la misma pieza que se ha de soldar
- Gestion del cambio de emisividad (emisividad A y B) durante el proceso de calentamiento
- Gestion del proceso de aleacion sin control de la temperatura (tiempo de calentamiento y dos niveles de potencia programables)
- Gestion de la distribucion automatica de dos alimentadores de aleacion en la misma pieza que se ha de soldar, durante el modo de trabajo Perfil Termico (solo si esta activada la opcion TP)
Servidor web y adquisidor de datos
La Serie SA/400 + está provista de un sistema de Data Log y Web server integrado. Los datos pueden almacenarse para tener un adecuado control de calidad del proceso, monitorizando las temperaturas de calentamiento, la potencia suministrada por el generador, la frecuencia, la tensión y la corriente en el inductor.- Web server integrado con 2-port 100 base-T, Ethernet switch
- No se requiere ningun software, solo un web browser
- Ninguna configuracion de red
- Aplicacion web Rich Internet Application (RIA) para la monitorizacion del estado, programacion remota, registro y gestion del perfil termico
- Amplia capacidad de memorizacion interna, para mas de 100.000.000 muestreos
Gestión Field Bus
- Gestion y control del proceso de calentamiento mediante protocolo Bus de Campo:
- Profinet
- EtherCAT
- EtherNet / IP
- Bajo pedido: DeviceNet, Profibus, CANopen, CC-Link, CompoNet, ControlNet, Modbus-RTU or TCP, SERCOS III
- Certificado de conformidad del modulo interfaz Field Bus & Network disponible bajo pedido
Control Termocámara
- Interfaz con termocamara mediante conexion directa Ethernet en el Master Contoller v3 Plus.
- Gestion de hasta dos zonas de interes (ROI#1 y ROI#2) independientes
- Ideal para el control de la temperatura en amplias superficies o en las aplicaciones donde la ubicacion del hot spot, o foco de calor, se desplaza durante el proceso de calentamiento
- Control y medicion simultanea de dos areas diferentes, utilizado para prevenir sobrecalentamientos
Conexiones de Entrada / Salida
Los generadores Power Cube Serie SA/400 cuentan con dos conectores estándar que permiten una conexión fiable y sencilla de todas las señales de ENTRADA y SALIDA del generador.
Los generadores Power Cube Serie SA/400 cuentan con dos conectores estandar que permiten una conexion fiable y sencilla de todas las senales de ENTRADA y SALIDA del generador:- Pirometros
- E/S digitales
- E/S analogicas
- Ethernet
- Bus de campo
- Alimentadores de alambre
| 12.5-SA/400 | 12.5-SA/400-2H | 2X12.5-SA/400 | 25-SA/400 | 25-SA/400-2H | 2X25-SA/400 | 50-SA/400 |
Alimentaciones y potencia | Potencia absorbida máxima | 12.5 kW | 12.5 kW | 2x12.5 kW | 25 kW | 25 kW | 2x25 kW | 50 kW |
Potencia máxima en el inductor | 1000 kVAR | 1000 kVAR | 2x 1000 kVAR | 2000 kVAR | 2000 kVAR | 2x 2000 kVAR | 2000 kVAR |
Tensión de alimentación | 400 Vac ±10%, trifásica - 50 Hz / 60 Hz, sin neutro |
Corriente de entrada | 23A max; conductores externos 10 mm2 (min) | 46A max; conductores externos 10 mm2 (min) | 85A max; conductores externos 10 mm2 (min) |
Grama de frecuencia | 100 kHz... 400 kHz |
Refrigeración | Sistema de refrigeración por agua | Toma directa desde la red a una presión recomendada aprox. de 4 bar (mín. 2 bar, máx.8 bar) |
Velocidad de caudal mín. • Generador: 2,5 litros/min. • Bobina de calentamiento: de 2 a 10 litros/min., dependiendo de la bobina utilizada |
Temperatura del agua en la entrada: desde la temperatura ambiente a 45°C (sin condensación) |
Modo de funcionamiento | Funcionamiento continuo |
Modo de control | Automático (controlado por central de control y monitorización CEIA) |
Control y monitorización | Potencia de calentamiento estabilizada automáticamente (no influenciada por variaciones de tensión de la alimentación eléctrica) |
Autodiagnóstico | Señales de fallo visuales y acústicas | Monitorización de la temperatura y el caudal del agua de refrigeración |
Monitorización de cortocircuitos en el conductor de calentamiento |
Fallo interno |
Monitorización de las dimensiones del inductor |
Monitorización de la conexión del cabezal de calentamiento |
Monitorización del valor de la tensión de alimentación eléctrica |
Condiciones de funcionamiento | Temperatura de funcionamiento | de + 5 °C a + 55 °C |
Temperatura de almacenamiento | 4°F to 158°F |
Humedad relativa | 0 - 95% (sin condensación) |
Grado de protección | IP54 |
Peso | 74 kg | 79 kg | 98 kg | 97 kg | 106 kg | 170 kg |
Características de seguridad | Aislamiento galvánico de la tensión de alimentación de red |
Cumple los estándares internacionales aplicables sobre Seguridad eléctrica (EN 60204-1) y Compatibilidad electromagnética (EN 61000-6-2, EN 61000-6-4) |
