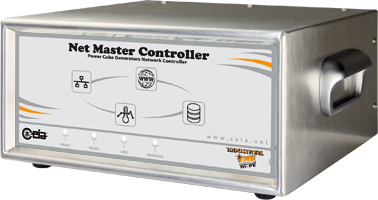

Alimentazioni e Potenza | Tensione di alimentazione: 180÷260Vac, monofase - 50/60 Hz |
Massima potenza assorbita: 60 W |
Caratteristiche di Sicurezza | Isolamento galvanico dalla tensione di rete |
Bassa tensione di esercizio: nessun pericolo per l’operatore |
Conforme alle norme internazionali per la sicurezza e le radio-interferenze |
Condizioni Operative | Temperatura di lavoro: + 5 ÷ + 55 °C |
Temperatura di immagazzinamento: - 25 ÷ + 70 °C |
Umidità relativa: 0-95% (senza condensa) |
Regime di lavoro | Fino a 4 generatori Power Cube con una singola testa di riscaldamento ciascuno (riscaldamento simultaneo tra le quattro teste) |
Fino a 2 generatori Power Cube per il riscaldamento alternato tra le due teste |
Modi di funzionamento | Manuale |
Funzionamento con profilatura termica |
Ingressi di Controllo | 1 porta seriale asincrona RS232 per la connessione a PLC esterno o controllore |
4 ingressi per il collegamento dei sensori ottici CEIA |
4 ingressi binari isolati per il collegamento dei pedali di attivazione del ciclo |
4 ingressi binari isolati per l’arresto del ciclo di funzionamento |
4 ingressi analogici per sensori ottici di temperatura esterni |
4 ingressi analogici 0-10V per il controllo della potenza |
4 ingressi binari isolati per l’avvio di cicli in modalità manuale |
4 ingressi binari isolati pergeneral purpose use |
Uscite per l'Azionamento degli Asservimenti Esterni | 4 uscite seriali per il collegamento di quattro generatori Power Cube |
4 uscite (open collector, portata 12/24Vcc; 500mA) segnale “Generatore in funzione” |
4 uscite (open collector, portata 12/24Vcc; 500mA) segnale “Pezzo in temperatura” |
4 uscite (open collector, 12/24Vcc; 500mA) segnale “Pezzo freddo cold” |
4 uscite (open collector, portata 12/24Vcc; 500mA) segnale “Fine ciclo” |
4 uscite (open collector, 12/24Vcc; 500mA) segnale “Temperatura fuori tolleranza” |
4 uscite (open collector, 12/24Vcc; 500mA) segnale "Dispositivo pronto" |
4 uscite binarie isolate pergeneral purpose use |
Gestione e Controlli | Attivazione del ciclo: tramite pedale, logica esterna o RS-232 |
Regolazione potenza di riscaldamento (risoluzione 1%), Regolazione temperatura di saldatura (risoluzione 1°C) |
Controllo sulla temperatura tramite sensori ottici |
Controlloloop time 0.5 millisecondi |
SH15/SL costante di tempo 0.1 millisecondi |
Autodiagnosi | Controllo sulla temperatura e sulla presenza dell’acqua di raffreddamento |
Controllo sul corretto dimensionamento dell’induttore |
Avaria interna |
Malfunzionamento del ciclo di lavorazione |
Controllo accesso programmazione tramite password |
Collegamento ai Power Cube |
Schermata parametri di funzionamento dell’Induttore |
Tensione di alimentazione bassa |
Tensione di alimentazione alta |
Inductor short circuit |
