Systèmes de chauffage par INDUCTION


Power Cube SA/80 Series

Générateurs à basse-moyenne fréquence large bande 200, 150, 100, 75, 50, 25 kW




Présentation de la société
Certification ISO 9001




Visitez-nous
FabTech
Orlando, FL - United States of America
15 - 17 Octobre 2024
Exposant: CEIA USA Ltd. - Power Cube

Événements à venir >>
  • Puissance fournie élevée
  • Rendement élevé & coûts d’exploitation minimum
  • Adaptation automatique des paramètres de travail en fonction de la charge
  • Génération de puissance constante et répétitive grâce à un dispositif de contrôle par microprocesseur
  • Consommation d’eau de refroidissement très faible
  • Grande sécurité : isolation galvanique du réseau
  • Intégration maximale et dimensions réduites
  • Conforme aux Normes de Sécurité et de Compatibilité Électromagnétique


Dépliant
Click To View English - US Brochure




Manuels



Power Cube SA/80 Series

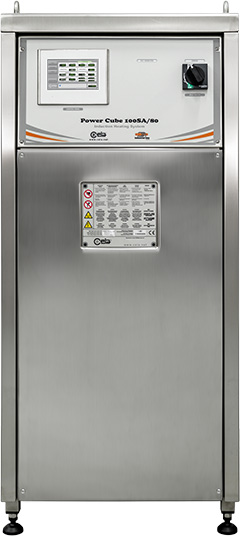

Le générateur à induction Série SA/80 est un appareil extrêmement compact, muni d’un logiciel de contrôle intégré, avec microprocesseur et une électronique d'avant-garde. Cela permet un rendement maximal (>96 %) quelles que soient les conditions de charge de travail en maintenant une distribution de puissance précise, stable et répétable.

Power Cube SA/80 Series - detail

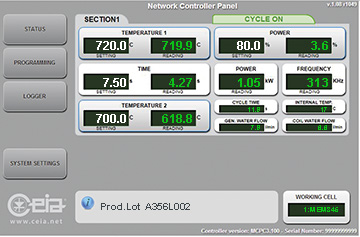

Un large écran tactile de 7” à haute résolution permet à l’opérateur d’accéder en mode rapide et intuitif aux paramètres de la fonction de programmation. Tous les paramètres du processus sont, en permanence, affichés sur l’écran principal:

  • Tension inducteur
  • Courant inducteur
  • Puissance de sortie programmée et fournie en temps réel
  • Température programmée et mesurée en temps réel
  • Température et flux du fluide de refroidissement
  • Mémoire (recette)
  • État du générateur (alarme)

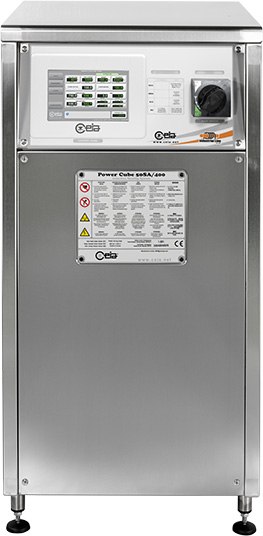

Générateurs SA/80 de 200 kW, 150 kW, 100 kW, 75 kW et 50 kW de puissance

Spécialisée dans le domaine du chauffage par induction, CEIA produit des générateurs à haute et moyenne fréquence qui allient un rendement énergétique élevé à un coût de fonctionnement réduit.

Le système de contrôle par microprocesseur se base sur un large réseau de signaux de feedback, ce qui permet un contrôle optimal de la tension et du courant sur l’inducteur, la stabilité et la précision de la puissance de sortie du générateur qui garantissent les processus de production hautement répétables.

Tous les générateurs CEIA sont dotés d’un transformateur d’isolement qui sépare la sortie de l’inducteur de la ligne d’alimentation, garantissant un niveau élevé de sécurité pour l’opérateur.

Adaptation automatique des paramètres de travail en fonction de la charge

Le système d’adaptation à la charge des générateurs SA/80 est entièrement automatique. L’opérateur ne doit effectuer aucune opération mécanique sur le générateur ou sur la tête de chauffe.

La fonction Autolearn permet un processus complètement automatique pour la sélection des meilleurs paramètres de travail du générateur, maximisant l’efficacité de conversion de la puissance pour chaque set point. Cela permet de réduire le temps de set-up et des relatifs coûts associés.

Un contrôle continu et automatique, en temps réel, de l’accouplement de charge est effectué pendant le fonctionnement afin de garantir la puissance programmée même en cas de conditions changeantes de charge de travail (par exemple température de chauffe au-delà du point Curie). Cela garantit une efficacité maximale pendant l’ensemble du cycle de chauffe.

Les générateurs Série SA sont donc parfaitement adaptés aux process de production industrielle qui requiert une fiabilité maximale, répétabilité et précision de la puissance fournie avec une grande flexibilité d’ajustement de la charge, de la vitesse de set-up et de faibles coûts de fonctionnement.

Serveur Web intégré et système de Data Log

  • Serveur Web intégré avec 2 ports 100 base-T, interrupteur Ethernet
  • Aucun logiciel n’est requis ; seul un navigateur Web est nécessaire
  • Aucune configuration de réseau
  • Application Web RIA (Rich Internet Application) pour le contrôle de l’état, programmation à distance, réglage et gestion du profil thermique
  • Grande capacité de mémorisation interne, pour plus de 100 000 000 échantillonnages
La série SA/80 est équipée d’un système d’enregistrement des données (Data Log) et d’un serveur Web intégré. Les données peuvent être mémorisées pour un contrôle optimal de la qualité du processus en termes de température de chauffage, puissance fournie par le générateur, fréquence, tension et courant sur l’inducteur.

La connexion Ethernet TCP/IP permet d’accéder au serveur Web interne du générateur, pour la programmation à distance des paramètres, et à l’interface avec systèmes SCADA/DCS.

Gestion et contrôle du profil thermique

  • Possibilité de programmer jusqu’à 20 paliers de température et de maintien du temps de chauffe pour chaque processus
  • Possibilité de mémoriser jusqu’à 100 processus différents
  • Puissance maximale programmable pour chaque segment individuel
  • Tolérance de température programmable pour chaque segment individuel
  • Sortie « Hors tolérance » et « Fin de cycle » pour chaque processus


Gestion Field Bus

  • Gestion et contrôle du processus de chauffage via le protocole Bus de champ :
    • Profinet
    • EtherCAT
    • EtherNet / IP
    • Sur demande : DeviceNet, Profibus, CANopen, CC-Link, CompoNet, ControlNet, Modbus-RTU or TCP, SERCOS III)
  • Certificat de conformité du module d’interface Field Bus et Network disponible sur demande


Contrôle Caméra thermique

  • Interface avec caméra thermique via connexion Ethernet directe sur le Master Controller V3 Plus
  • Possibilité de gérer jusqu’à deux zones d’intérêt (ROI#1 et ROI#2) indépendantes
  • Idéalement conçu pour le contrôle de la température sur de vastes surfaces ou dans les applications où l’emplacement du hot spot se déplace pendant le processus de chauffage
  • Contrôle et mesure simultanée de deux zones distinctes, pour éviter les surchauffes
