Systèmes de chauffage par INDUCTION

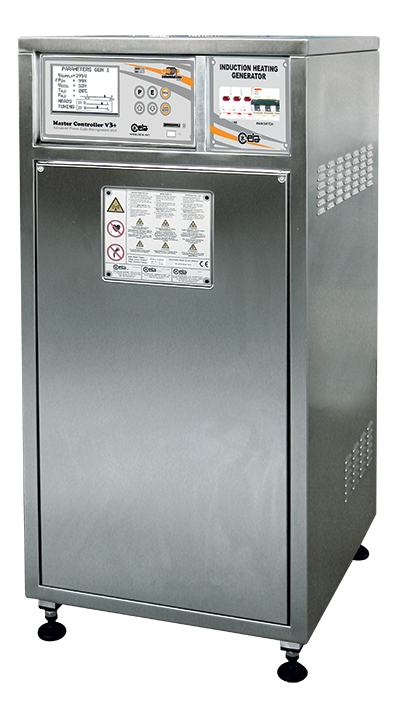

Power Cube Series 50 Generators
Générateurs à Moyenne Fréquence
Power Cube Series 50 Generators
Générateurs à Moyenne Fréquence
- Puissance fournie élevée
- Rendement élevé et coûts d’exploitation minimum
- Intégration maximale et dimensions réduites
- Grande sécurité : isolation du réseau pour toutes les sorties de puissance
- Système d’autodiagnostic incorporé
- Génération de puissance constante et répétitive grâce à un dispositif de contrôle par microprocesseur
- Technologie électronique de pointe
- Compatible avec la centrale Master Controller V3+ pour la gestion de cycles thermiques réglables en température, temps et puissance
- Conforme aux Normes de Sécurité et de Compatibilité Électromagnétique
Dépliant
Manuels
La Série Power Cube 50 représente la synthèse de l’évolution technologique atteinte par CEIA dans le domaine du réchauffage par induction. La solution originale de transfert d’énergies adopté sur toutes les têtes de chauffe CEIA s’associe parfaitement avec les caractéristiques de la gamme de Générateurs série 50, garantissant des prestations extrêmement élevée en termes d’efficacité et de rendement énergétiques.
Tous les dispositifs fabriqués selon la technologie à semi-conducteurs sont caractérisés par des dimensions extrêmement compactes. Un microprocesseur incorporé effectue un contrôle complet des conditions de travail des dispositifs tout en signalant les anomalies techniques éventuels, et assure une puissance de sortie stabilisée ainsi qu’une fréquence de travail optimale.
Parfaitement intégrables avec la centrale Master Controller V3+, ils peuvent être reliés à des terminaux programmables ou PC grâce à leur interface RS-232 et analogique.
Le recours à des solutions techniques innovatrices et à des composants de dernière génération font des générateurs de la série 50 des appareils très performants en termes de fonctionnement, de puissance fournie et de coûts d’exploitation.
| Power Cube 90/50 | Power Cube 180/50 | Power Cube 360/50 | Power Cube 720/50 |
Entrées / Sorties | Puissance maximale absorbée | 6,0 kW | 12,0 kW | 24,0 kW | 48,0 kW |
Puissance moyenne sur l’inducteur | 90 kVAR | 180 kVAR | 360 kVAR | 720 kVAR |
Tension d’alimentation | 400 Vac ±10% 3~ 50/60 Hz |
Eau de refroidissement | pression: 300 kPa débit: 1,5 l/min | pression: 300 kPa débit: 2,0 l/min | pression: 300 kPa débit: 3,0 l/min |
Conditions de fonctionnement | Température de travail | +5 ÷ +55 °C |
Température de stockage | -25 ÷ +70 °C |
Humidité relative | 0 ÷ 95 % (sans condensation) |
Gamme de Fréquence | 30 kHz... 60 kHz |
Dimensions (L x L x H) | Générateur | 195 x 304 x 426 mm | 490 x 496 x 768 mm | 600 x 650 x 1280 mm |
Tête de chauffe | 120 mm x 200 mm x 275 mm (HH13) | 177 mm x 234 x 332 mm (HH14) | 187 mm x 385 mm x 254 mm (HH16) |
Porte-inducteur standard | 65 mm |
Poids | Générateur | 21 kg | 90 kg | 190 kg |
Tête de chauffe | 12 kg | 18,5 kg | 37 kg |
Conformité | Conforme aux normes internationales pour la Sécurité Electrique (EN 60204-1) et la Compatibilité Electromagnétique (EN 55011, EN 61000-6-2) |
