Sistemi di Riscaldamento ad INDUZIONE


Power Cube® SA/80 Series

Wideband Low-Medium Frequency 150, 100, 75, 50, 25 kW Green Generators






Presentazione Aziendale

Click To View GB Brochure
Click To View I Brochure
Click To View E Brochure
Click To View d Brochure






Visitateci
Fastener Fair USA
Detroit, MI - United States of America
May 17 - 19, 2022
Espositore: CEIA USA Ltd. - Power Cube

Global Industrie
Villepinte - France
May 17 - 20, 2022
Espositore: CEIA International S.A.S. - Induction

ITM Poland
Poznan - Poland
May 31 - Jun 3, 2022
Espositore: Technika Spawalnicza Sp. z.o.o.

Prossimi Eventi >>

  • Elevata potenza di uscita
  • Alto rendimento e minimo costo di esercizio
  • Adattamento automatico dei parametri di lavoro in funzione del carico
  • Generazione di potenza costante e ripetibile mediante Controllo a Microprocessore
  • Minimo flusso di acqua di raffreddamento richiesto
  • Completa Sicurezza: tutti i modelli sono dotati di trasformatore di isolamento galvanico dalla linea di rete
  • Massima integrazione e compattezza
  • Mobile in acciaio inox
  • Rispondente alle Normative sulla Sicurezza Elettrica e sulla Compatibilità Elettromagnetica


Manuali

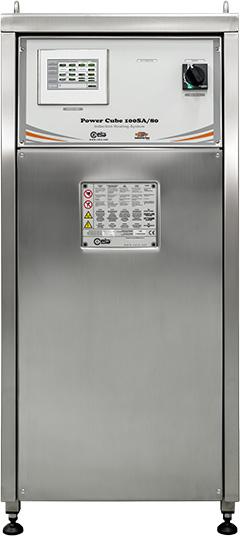

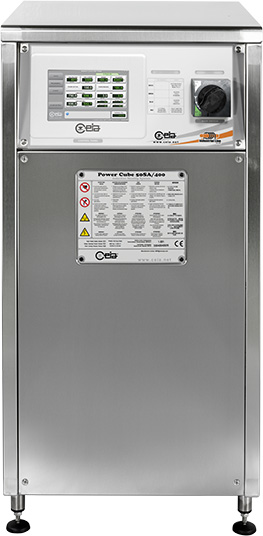

Power Cube SA/80 Series

Il Generatore ad Induzione Serie SA/80 è un apparato di alta potenza estremamente compatto con software di controllo integrato a microprocessore ed elettronica allo stato dell’arte. Ciò permette la massima efficienza (> 96%) qualunque siano le condizioni del carico di lavoro mantenendo un’erogazione di potenza precisa, stabile e ripetibile.

Power Cube SA/80 Series - detail

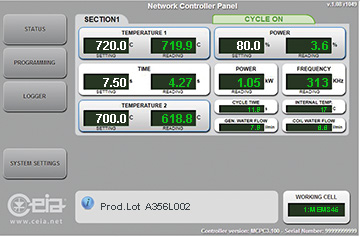

Un ampio pannello touch screen da 7 “ad alta risoluzione consente all’operatore di accedere in modo rapido ed intuitivo ai parametri della funzione di programmazione

Il Generatore ad Induzione Serie Power Cube® SA/80 è un apparato di alta potenza estremamente compatto con software di controllo integrato a microprocessore ed elettronica allo stato dell’arte. Ciò permette la massima efficienza (> 96%) qualunque siano le condizioni del carico di lavoro mantenendo un’erogazione di potenza precisa, stabile e ripetibile.

Specializzata nel campo del riscaldamento ad induzione, da oltre 30 anni CEIA produce generatori ad alta e media frequenza che abbinano all’elevato rendimento energetico un minimo costo di esercizio.

Grazie all’esperienza acquisita sul campo ed alla continua attività di ricerca e sviluppo, CEIA presenta un’innovativa serie di generatori della linea “Green Generator” con potenza di 150, 100, 75, 50, 25 kW. I nuovi dispositivi risultano ideali in numerose applicazioni dove è richiesto un controllo accurato dei parametri di processo ed un’erogazione stabile e costante della potenza di uscita.

Il sistema di controllo a microprocessore si basa su un’ampia rete di segnali di feedback, che permette un ottimo controllo della tensione e della corrente sul coil e la stabilità e l’accuratezza della potenza di uscita del Generatore, garantendo processi di produzione altamente ripetibili.

Tutti i generatori CEIA sono dotati di un trasformatore di isolamento che separa l’uscita del coil dalla linea di alimentazione, garantendo un elevato livello di sicurezza per l’operatore.

Adattamento automatico dei parametri di lavoro in funzione del carico

Il sistema di adattamento al carico dei Generatori SA/80 è completamente automatico. L’operatore non deve eseguire nessun tipo di operazione meccanica sul generatore o sulla testa di Riscaldamento.

La funzione Autolearn implementa un processo completamente automatico per la selezione dei migliori parametri di lavoro del generatore, massimizzando l’efficienza di conversione di potenza per ogni set point. Ciò consente di ridurre il tempo di set-up ed i relativi costi associati.

Durante il funzionamento viene effettuato un monitoraggio in tempo reale continuo e automatico dell’accoppiamento col carico, al fine di erogare sempre la potenza impostata anche in caso di condizioni di carico di lavoro mutevoli (per esempio temperatura di riscaldamento oltre il punto Curie). Ciò garantisce la massima efficienza durante l’intero ciclo di riscaldamento.

I nuovi Generatori Serie SA sono quindi ideali per i processi di produzione industriale, dove sono richieste la massima affidabilità, ripetibilità e accuratezza della potenza d’uscita con ampia flessibilità di adattamento del carico, velocità di set-up e bassi costi di esercizio.

Web server integrato e Sistema di Data Log

  • Web server integrato con 2-port 100 base-T, Ethernet switch
  • Nessun software richiesto, solo un web browser
  • Nessuna configurazione di rete
  • Applicazione web Rich Internet Application (RIA) per la monitorizzazione dello status, programmazione remota, registrazione e gestione del profilo termico
  • Ampia capacità di memorizzazione interna, per più di 100.000.000 campionamenti
La serie SA/80 è dotata di un sistema di Data Log e Web server integrato. È possibile eseguire uno storage dati per un appropriato controllo qualità di processo, monitorando le temperature di riscaldamento, la potenza erogata dal generatore, la frequenza, la tensione e la corrente sull’induttore.

La connessione Ethernet TCP/IP consente di accedere al Web server interno del generatore, per poter effettuare la programmazione dei parametri da postazione remota, e all’interfaccia con sistemi SCADA/DCS.

Gestione e controllo del Profilo Termico

  • Programmazione fino a 20 steps di temperatura e durata di tempo per ogni processo
  • Fino a 100 differenti processi memorizzabili
  • Potenza massima programmabile per ogni segmento individuale
  • Tolleranza temperatura programmabile per ogni segmento individuale
  • Output di Fuori Tolleranza e di Fine Ciclo per ogni processo

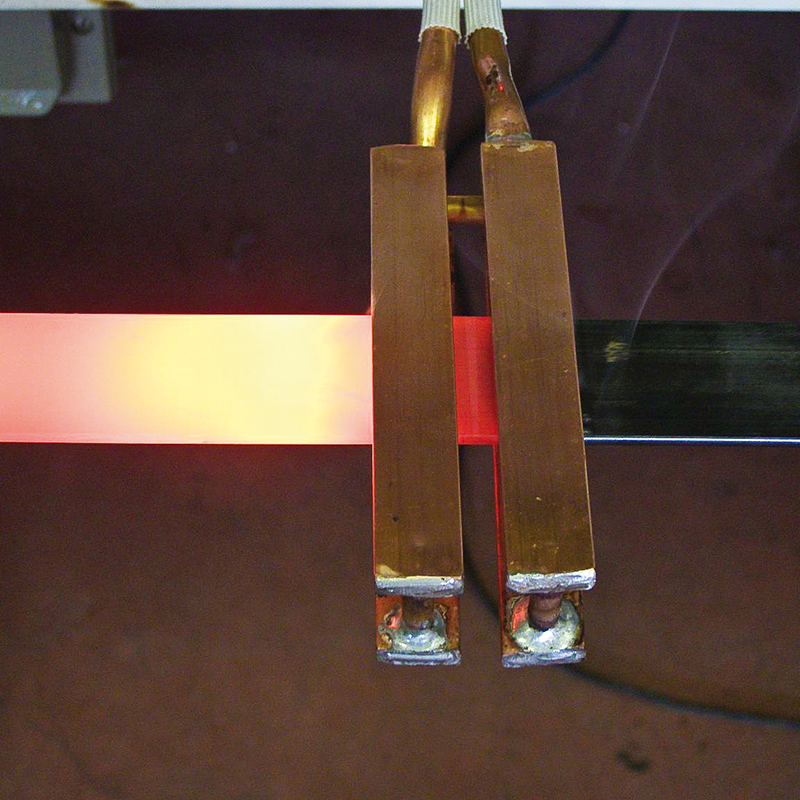

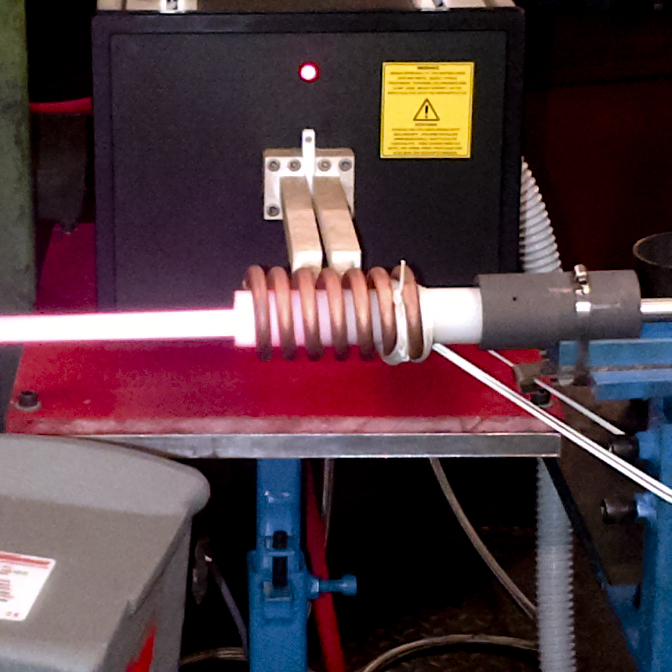

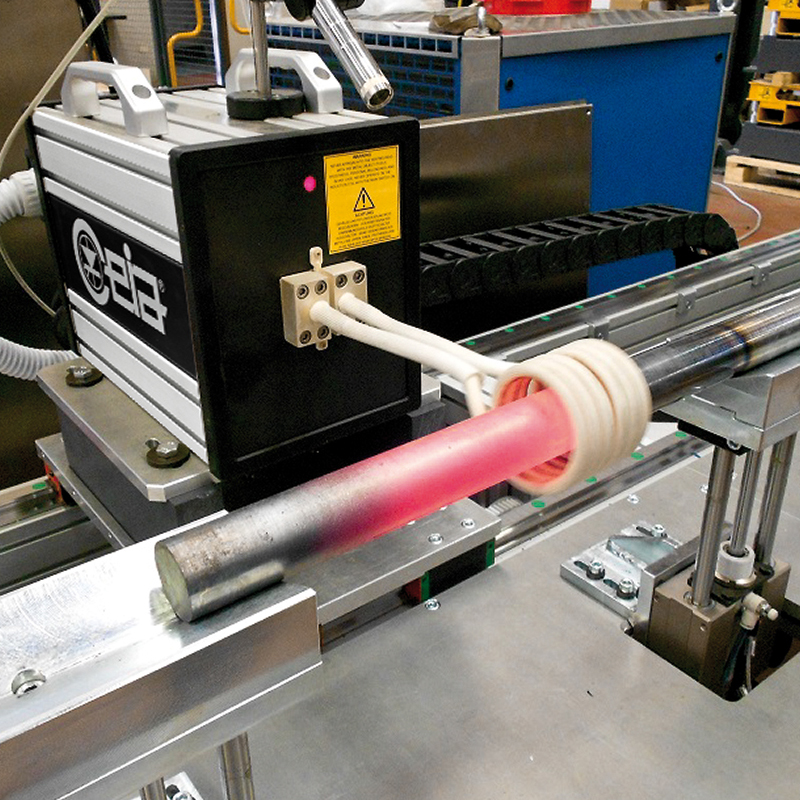

Il software Thermal Profile Management & Monitoring, abbinato all’impiego dei nuovi pirometri ottici CEIA SH/SLE, permette la programmazione, la certificazione qualità e la tracciabilità di ogni ciclo termico. I nuovi generatori risultano quindi ideali per tutte le applicazioni tradizionali di trattamento termico, brasatura, forgia, rinvenimento e anche per tutte quelle applicazioni di riscaldamento a ciclo continuo dove è richiesto un controllo accurato dei parametri di processo ed un’erogazione stabile e costante della potenza di uscita del generatore.

Gestione Field Bus

  • Gestione e Controllo del processo di riscaldamento tramite protocollo Bus di Campo: Profinet; EtherCAT; EtherNet / IP; Su richiesta: DeviceNet, Profibus, CANopen, CC-Link, CompoNet, ControlNet, Modbus-RTU or TCP, SERCOS III
  • Certificazione di conformità del modulo Field Bus & Network disponibile su Richiesta

Controllo Termocamera

  • Interfaccia con Termocamera tramite diretta connessione Ethernet sul Master Contoller v3 Plus.
  • Gestione fino a due zone di interesse (ROI#1 e ROI#2) indipendenti
  • Ideale per il controllo della temperatura su ampie superfici o nelle applicazioni dove la locazione dell’hot spot si sposta durante il processo di riscaldamento
  • Controllo e misura simultanea di due differenti aree, utilizzato per prevenire surriscaldamenti
