Sistemas de Calentamiento de INDUCCIÓN

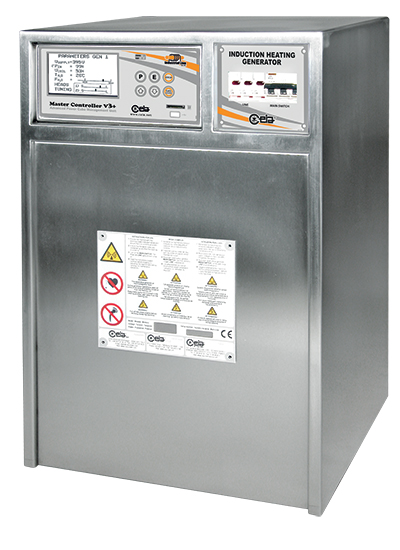

Power Cube Series 200 Generators
Generadores a Media-Alta Frecuencia
Power Cube Series 200 Generators
Generadores a Media-Alta Frecuencia
- Elevada potencia de salida
- Alto rendimiento y mínimo costo operativo
- Máxima integración y compactibilidad
- Completa seguridad: todos los modelos están provistos de transformador de aislamiento galvánico desde la línea de red
- Completamente integrados en un solo aparato
- Caja de acero inoxidable
- Sistema de auto diagnóstico integrado
- Generación de potencia constante y repetitiva mediante control por microprocesador
- Interface con la central de control CEIA Master Controller V3+ para la gestión del ciclo térmico regulado en temperatura, tiempo y potencia
- Cumple las Normativas de Seguridad Eléctrica y Compatibilidad Electromagnética
Folleto
Manuales
La serie Power Cube 200 representa la síntesis de la evolución tecnológica alcanzada por CEIA en el campo del calentamiento inductivo.
La original solución de transferencia de energía adoptada en todos los cabezales de calentamiento CEIA se combina perfectamente con las características de la gama de Generadores de la Serie 200, garantizando prestaciones absolutamente relevantes en términos de eficacia y rendimiento energético.

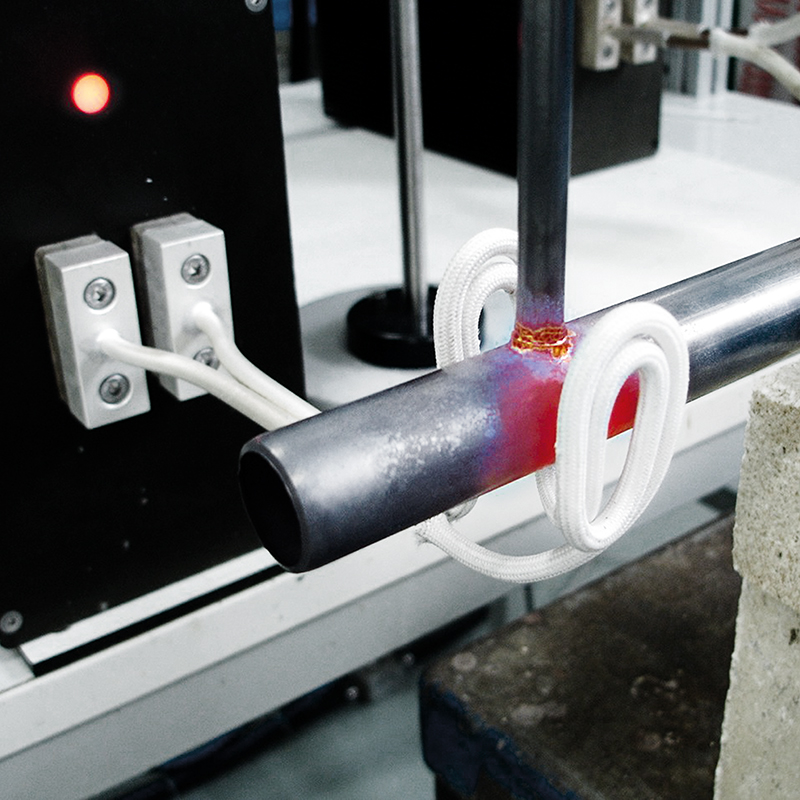

Los Generadores Power Cube 90-180-360-720/200 completan la familia de calentadores a Media Frecuencia CEIA adaptándose a aplicaciones de templado localizado y soldadura de metales especiales que requieran una rapidez elevada de calentamiento.
Ideales para ser integrados en sistemas automáticos de producción, los Generadores de la Serie 200 se pueden emplear muy fácilmente en aplicaciones manuales gracias a su extrema facilidad de uso.
Perfectamente integrables a la unidad de control CEIA Master Controller V3+, pueden ser conectados a PC o a controladores programables gracias a la presencia de interfaces analógicas (opcionales) y digitales (RS232).
El empleo de soluciones técnicas innovadoras y de componentes de última generación hacen a los Generadores de la Serie 200 extremadamente ventajosos en términos de prestaciones, rendimiento y costes operativos.
| | Power Cube 90/200 | Power Cube 180/200 | Power Cube 360/200 | Power Cube 720/200 |
| Entradas / Salidas | Máxima potencia absorbida | 6,0 kW | 12,0 kW | 24,0 kW | 48,0 kW |
| Potencia media en el inductor | 90 kVAR | 180 kVAR | 360 kVAR | 720 kVAR |
| Tensión | 400 Vac ±10% 3~ 50/60 Hz | 400 Vac ±10% 3~ 50/60 Hz | 400 Vac ±10% 3~ 50/60 Hz | 400 Vac ±10% 3~ 50/60 Hz |
| Agua de enfriamiento | presión: 300 kPa - caudal: 1,5 l/min | presión: 300 kPa - caudal: 1,5 l/min | presión: 300 kPa
caudal: 2,0 l/min | presión: 300 kPa
caudal: 3,0 l/min |
| Condiciones Operativas | Temperatura de trabajo | de +5 a +55 °C | de +5 a +55 °C | de +5 a +55 °C | de +5 a +55 °C |
| Temperatura de almacenaje | de -25 a +70 °C | de -25 a +70 °C | de -25 a +70 °C | de -25 a +70 °C |
| Humedad relativa | 0 ÷ 95 % (Sin condensación) | 0 ÷ 95 % (Sin condensación) | 0 ÷ 95 % (Sin condensación) | 0 ÷ 95 % (Sin condensación) |
| Dimensiones (AxPxH) | Generador | 195 x 304 x 426 mm | 195 x 304 x 426 mm | 490 mm x 496 mm x 768 mm | 600 mm x 650 mm x 1280 mm |
| Cabezal de calentamiento | 120 mm x 200 mm x 170 mm (HH17)
80 mm x 120 mm x 197 mm (HH17C) | 120 mm x 200 mm x 170 mm (HH17)
80 mm x 120 mm x 197 mm (HH17C) | 120 x 213 x 200 mm (HH18) | 120 x 274 x 200 mm (HH19) |
| Inductor estándar | 150 mm | 150 mm | 150 mm | 150 mm |
| Peso | Generador | 21 kg | 21 kg | 90 kg | 190 kg |
| Cabezal de calentamiento | 8.4 kg | 8.4 kg | 10.5 kg | 20 kg |
| Conformidad | Conforme con las normas internacionales para la seguridad eléctrica (EN 60204-1) y la compatibilidad electromagnética (EN 55011, EN 61000-6-2) |
