Sistemas de Calentamiento de INDUCCIÓN


Series 50 Generators

Generadores a Media Frecuencia

  • Elevada potencia de salida
  • Alto rendimiento y mínimo costo operativo
  • Máxima integración y compactibilidad
  • Completa seguridad: todos los modelos están provistos de transformador de aislamiento galvánico desde la línea de red
  • Completamente integrados en un solo aparato
  • Caja de acero inoxidable
  • Sistema de auto diagnóstico integrado
  • Generación de potencia constante y repetitiva mediante control por microprocesador
  • Interface con la central de control CEIA Master Controller V3+ para la gestión del ciclo térmico regulado en temperatura, tiempo y potencia
  • Cumple las Normativas de Seguridad Eléctrica y Compatibilidad Electromagnética


Manuales

Series 50 Generators

Descripción

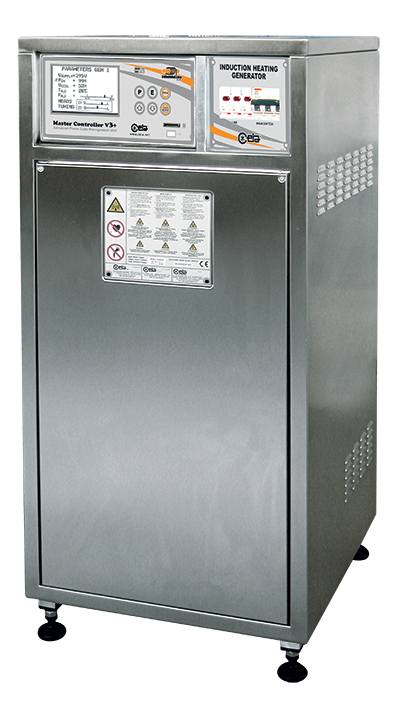

Series 50 Generators - detail

La serie 50 representa la síntesis de la evolución tecnológica alcanzada por CEIA en el campo del calentamiento inductivo. La original solución de transferencia de energía adoptada en todos los cabezales de calentamiento CEIA se combina perfectamente con las características de la gama de Generadores de la Serie 50, garantizando prestaciones absolutamente relevantes en términos de eficacia y rendimiento energético.

Todos los dispositivos están realizados con tecnología de estado sólido y dimensiones extremadamente reducidas. La presencia de un microprocesador interno, para efectuar una monitorización completa sobre el estado de funcionamiento de los equipos y proporcionar información sobre eventuales anomalías técnicas, garantizando la estabilización de la potencia suministrada y la selección de la mejor frecuencia de trabajo.

Ideales para ser integrados en sistemas automáticos de producción, los Generadores de la Serie 50 se pueden emplear muy fácilmente en aplicaciones manuales gracias a su extrema facilidad de uso.

Perfectamente integrables a la unidad de control CEIA Master Controller V3+, pueden ser conectados a PC o a controladores programables gracias a la presencia de interfaces analógicas (opcionales) y digitales (RS232). El empleo de soluciones técnicas innovadoras y de componentes de última generación hacen a los Generadores de la Serie 50 extremadamente ventajosos en términos de prestaciones, rendimiento y costes operativos.

Especificaciones

 Power Cube 90/50Power Cube 180/50Power Cube 360/50Power Cube 720/50
Entradas / SalidasMáxima potencia absorbida6,0 kW12,0 kW24,0 kW48,0 kW
Potencia media en el inductor90 kVAR180 kVAR360 kVAR720 kVAR
Tensión400 Vac ±10% 3~ 50/60 Hz400 Vac ±10% 3~ 50/60 Hz400 Vac ±10% 3~ 50/60 Hz400 Vac ±10% 3~ 50/60 Hz
Agua de enfriamientopresión: 300 kPa - caudal: 1,5 l/minpresión: 300 kPa - caudal: 1,5 l/minpresión: 300 kPa
caudal: 2,0 l/min
presión: 300 kPa
caudal: 3,0 l/min
Condiciones OperativasTemperatura de trabajo+5 ÷ +55 °C+5 ÷ +55 °C+5 ÷ +55 °C+5 ÷ +55 °C
Temperatura de almacenaje-25 ÷ +70 °C-25 ÷ +70 °C-25 ÷ +70 °C-25 ÷ +70 °C
Humedad relativa0 ÷ 95 % (Sin condensación)0 ÷ 95 % (Sin condensación)0 ÷ 95 % (Sin condensación)0 ÷ 95 % (Sin condensación)
Rango de Frecuencias30 kHz... 60 kHz30 kHz... 60 kHz30 kHz... 60 kHz30 kHz... 60 kHz
Dimensiones (AxPxH)Generador195 x 304 x 426 mm195 x 304 x 426 mm490 x 496 x 768 mm600 x 650 x 1280 mm
Cabezal de calentamiento120 x 200 x 275 mm (HH13)120 x 200 x 275 mm (HH13)177 x 234 x 332 mm (HH14)187 x 385 x 254 mm (HH16)
Inductor estándar65 mm65 mm65 mm65 mm
PesoGenerador21 kg21 kg90 kg190 kg
Cabezal de calentamiento12 kg12 kg18,5 kg37 kg
ConformidadConforme con las normas internacionales para la seguridad eléctrica (EN 60204-1) y la compatibilidad electromagnética (EN 55011, EN 61000-6-2)Conforme con las normas internacionales para la seguridad eléctrica (EN 60204-1) y la compatibilidad electromagnética (EN 55011, EN 61000-6-2)Conforme con las normas internacionales para la seguridad eléctrica (EN 60204-1) y la compatibilidad electromagnética (EN 55011, EN 61000-6-2)Conforme con las normas internacionales para la seguridad eléctrica (EN 60204-1) y la compatibilidad electromagnética (EN 55011, EN 61000-6-2)
