  • Elevata potenza di uscita
  • Alto rendimento e minimo costo di esercizio
  • Massima integrazione e compattezza
  • Completa Sicurezza: tutti i modelli sono dotati di trasformatore di isolamento galvanico dalla linea di rete
  • Sistema di autodiagnosi integrato
  • Mobile in acciaio inox
  • Costante e ripetibile generazione di potenza mediante Controllo a Microprocessore
  • Tecnologia Elettronica allo Stato dell’Arte
  • Abbinabile alla centrale Master Controller V3+ per la gestione di cicli termici regolati in temperatura, tempo e potenza
  • Rispondente alle Normative sulla Sicurezza Elettrica e sulla Compatibilità Elettromagnetica


Manuali

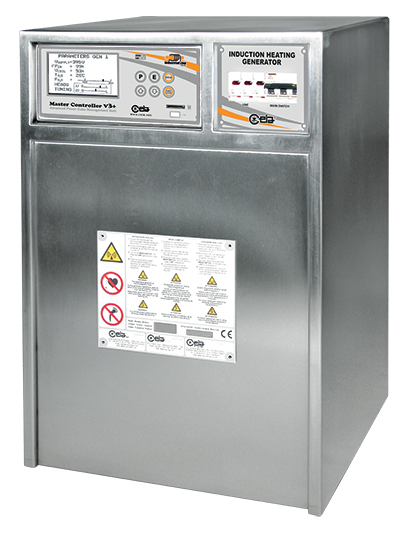

Series 200 Generators

Descrizione

Series 200 Generators - detail

La Serie 200 rappresenta la sintesi dell’evoluzione tecnologica raggiunta da CEIA nel campo del riscaldamento induttivo.

L’originale soluzione di trasferimento di energia adottata su tutte le teste di riscaldamento CEIA si combina perfettamente con le caratteristiche della gamma di Generatori serie 200, garantendo prestazioni di assoluto rilievo in termini di efficienza e rendimenti energetici.

I Generatori Power Cube 90-180-360-720/200 completano la famiglia di riscaldatori a Media Frequenza CEIA adattandosi ad applicazioni di tempra localizzata e saldo brasatura di particolari metallici che richiedano elevata rapidità di riscaldamento.

Ideali per l’inserimento a bordo di sistemi automatici di produzione, i Generatori della serie 200 sono facilmente impiegabili anche per applicazioni manuali grazie all’estrema semplicità d’uso.

Perfettamente integrabili con la centrale CEIA Master Controller V3+, possono essere collegati a PC o controllori programmabili grazie alla presenza di interfacce analogiche (opzionali) e digitali (RS232).

L’impiego di soluzioni tecniche innovative e di componenti di ultima generazione rendono i Generatori della serie 200 estremamente vantaggiosi in termini di prestazioni, rendimento e costi di esercizio.

Specifiche

 Power Cube 90/200Power Cube 180/200Power Cube 360/200Power Cube 720/200
Ingressi / UsciteMassima potenza assorbita6,0 kW12,0 kW24,0 kW48,0 kW
Potenza media sull’induttore90 kVAR180 kVAR360 kVAR720 kVAR
Tensione di Alimentazione400 Vac ±10% 3~ 50/60 Hz
Acqua di raffreddamentopressione: 300 kPa - portata: 1,5 l/minpressione: 300 kPa - portata: 2 l/minpressione: 300 kPa - portata: 3 l/min
Condizioni operativeTemperatura di lavoro+ 5 ÷ + 55 °C
Temperatura di immagazzinamento- 25 ÷ + 70 °C
Umidità relativa0 ÷ 95 % (senza condensa)
DimensioniGeneratore195 mm x 304 mm x 426 mm490 mm x 496 mm x 768 mm600 mm x 650 mm x 1280 mm
Testa di riscaldamento120 mm x 200 mm x 170 mm (HH17)
80 mm x 120 mm x 197 mm (HH17C)
120 mm x 213 mm x 200 mm (HH18)120 mm x 274 mm x 200 mm (HH19)
Porta-induttore standard150 mm
PesoGeneratore21 kg90 kg190 kg
Testa di riscaldamento8.4 kg10.5 kg20 kg
ConformitàConforme alle norme internazionali per la Sicurezza Elettrica (EN 60204-1) e la Compatibilità Elettromagnetica (EN 55011, EN 61000-6-2)

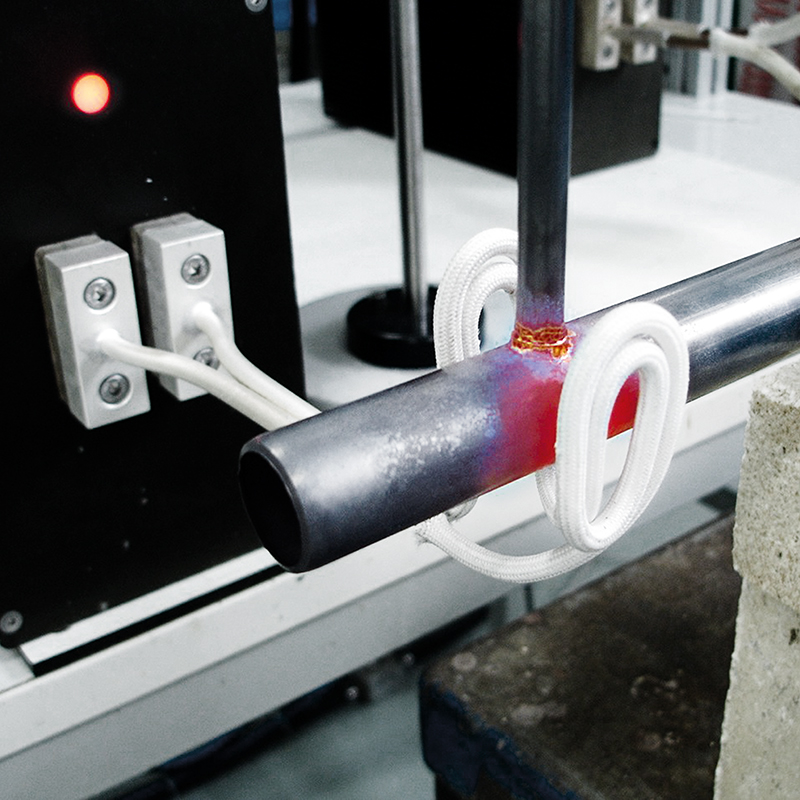

Applicazioni
