  • Hohe Ausgangsleistung
  • Hoher Wirkungsgrad und minimale Betriebskosten
  • Gute Integrationsfähigkeit durch kompakte Baugröße
  • Alle Modelle sind mit Transformatoren ausgestattet, dadurch ist eine galvanische Trennung vom Netz sichergestellt
  • Stand Alone Betrieb möglich
  • Integriertes Selbstdiagnosesystem
  • Hohe Leistungstabilität und Wiederholbarkeit bei variierenden Arbeitsbedingungen
  • Digitale und analoge Kontrolle der Ausgangsleistung
  • Schnittstelle zum CEIA Master Controller V3+, zur Kontrolle von Heizprozessen (Temperatur, Zeit und Leistung)
  • Geräte entsprechen den elektrischen Sicherheitsvorschriften und den EMV-Richtlinien


Handbücher

Series 200 Generators

Beschreibung

Series 200 Generators - detail

Die Serie 200 stellt den neuesten Stand der technischen Entwicklung von CEIA auf dem Gebiet der induktiven Erwärmung dar. Das CEIA spezielle Verfahren, mit der die Energie auf die Heizköpfe übertragen wird, ist ideal auf die Merkmale der Generatoren der Serie 200, abgestimmt. Es garantiert beste Leistung und höchste Effizienz.

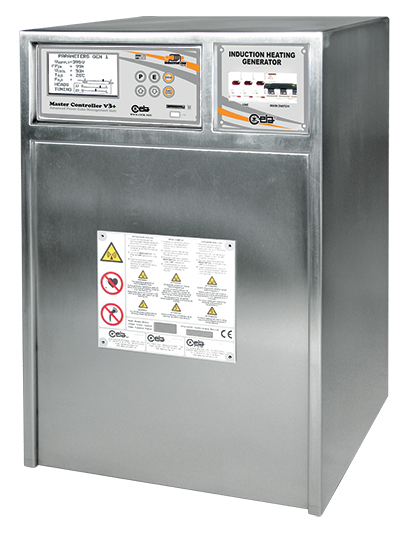

Die Generatoren Power Cube 90/200, 180/200, 360/200 und 720/200 vervollständigen die Familie der Hoch-Mittelfrequenz- Generatoren von CEIA.

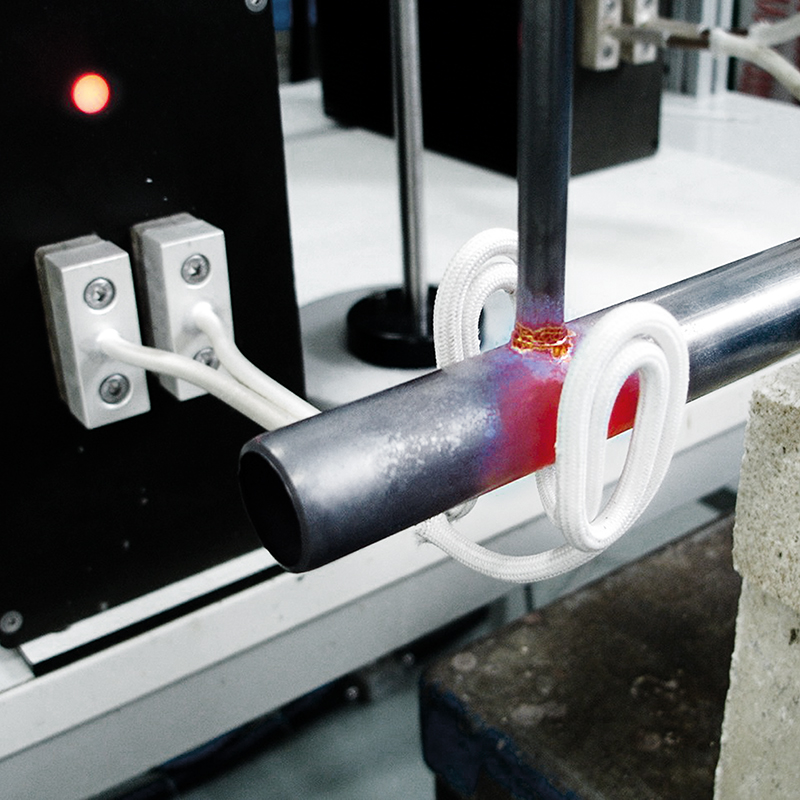

Anwendung finden sie bei allen Verfahren, bei denen eine schnelle und lokale Erwärmung von Metallteilen erforderlich ist, wie etwa beim Kleben, Vorerwärmen oder beim Löten.

Sie sind sowohl für automatische Produktionsabläufe, wie auch im manuellen Bereich einsetzbar und sind kompatibel mit den CEIA Master Controller V3+, mit denen sie über analoge und digitale Schnittstellen (RS-232) mit dem PC oder über programmierbare Steuerungen angesteuert werden können.

Die Verwendung von innovativen technischen Lösungen und Komponenten der neuesten Generation sorgen dafür, dass die Generatoren der Serie 200 in Leistung und Preis führend sind.

Spezifikationen

 Power Cube 90/200Power Cube 180/200Power Cube 360/200Power Cube 720/200
Input / OutputMaximale Leistung6,0 kW12,0 kW24,0 kW48,0 kW
Mittlere Leistung am Induktor90 kVAR180 kVAR360 kVAR720 kVAR
Spannung400 Vac ±10% 3~ 50/60 Hz
WasserkühlungDruck: 300 kPa - Durchfluss: 1,5 l/minDruck: 300 kPa - Durchfluss: 2 l/minDruck: 300 kPa - Durchfluss: 3 l/min
BetriebsbedingungenBetriebstemperatur+ 5 ÷ + 55 °C
Lagertemperatur- 25 ÷ + 70 °C
Relative Luftfeuchtigkeit0 ÷ 95 % (ohne Kondenswasser)
Frequenzbereich150 kHz... 220 kHz
AbmessungenGenerator195 mm x 304 mm x 426 mm490 mm x 490 mm x 760 mm600 mm x 650 mm x 1350 mm
Heizkopf120 mm x 200 mm x 170 mm (HH17)
80 mm x 120 mm x 197 mm (HH17C)
120 x 280 x 200 mm (HH18)120 x 280 x 200 mm (HH18)
Standard-Induktorhalter150 mm
GewichtGenerator21 kg90 kg190 kg
Heizkopf8.4 kg10.5 kg20 kg
KonformitätGeräte entsprechen den elektrischen Sicherheitsvorschriften (EN 60204-1) und den EMV-Richtlinien (EN 55011, EN 61000-6-2)
