Sistemi di Riscaldamento ad INDUZIONE


Series 900 Generators

Generatori ad Alta Frequenza

  • Due uscite di elevata potenza, attivabili in modalità alternata
  • Alto rendimento e minimo costo di esercizio
  • Massima integrazione e compattezza
  • Teste di riscaldamento miniaturizzate
  • Completa Sicurezza: tutti i modelli sono dotati di trasformatore di isolamento galvanico dalla linea di rete
  • Massima Stabilità e Ripetibilità della potenza erogata al variare delle condizioni di lavoro
  • Sistema di autodiagnosi integrato
  • Controllo digitale e analogico della potenza erogata
  • Abbinabile alla centrale Master Controller V3+ per la gestione di cicli termici regolati in temperatura, tempo e potenza
  • Rispondente alle Normative sulla Sicurezza Elettrica e sulla Compatibilità Elettromagnetica


Manuali

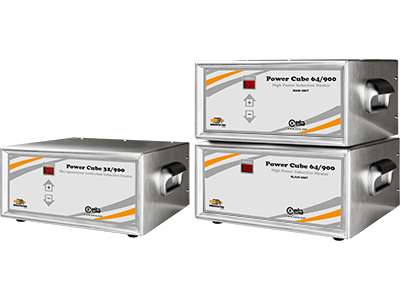

Series 900 Generators

Descrizione

Series 900 Generators - detail

Costante e ripetibile generazione di potenza mediante controllo a microprocessore

La serie 900 HI-PE è costituita da una gamma di generatori ad alta frequenza con potenze comprese tra 2,8 e 6KW. L’originale soluzione di trasferimento di energia, adottata su tutte le teste di riscaldamento CEIA, si combina perfettamente con le caratteristiche dei generatori, con rendimento ottimizzato tale da rimpiazzare i generatori costruiti con tecnologia tradizionale in applicazioni fino a 12 kW di potenza. Ciò consente di ridurre notevolmente sia i costi di investimento iniziali, sia il costo relativo all’energia impegnata.

Tutti i dispositivi sono realizzati con tecnologia a stato solido e sono caratterizzati da dimensioni di ingombro estremamente ridotte; la presenza di un microprocessore interno, oltre ad effettuare un monitoraggio completo sullo stato di funzionamento delle apparecchiature e a fornire informazioni su eventuali anomalie tecniche, garantisce la stabilizzazione della potenza erogata e la ricerca della miglior frequenza di lavoro.

Ideali per l’inserimento a bordo di sistemi automatici di produzione, i Generatori della serie 900 sono facilmente impiegabili anche per applicazioni manuali grazie all’estrema semplicità d’uso.

Perfettamente integrabili con la centrale CEIA Master Controller V3+, possono essere collegati a PC o controllori programmabili grazie alla presenza di interfacce analogiche (opzionali) e digitali (RS232).

I Generatori HI-PE sono accompagnati da un report di calibrazione che certifica la stabilità della tensione in uscita dalla testa di riscaldamento.

Specifiche

 Power Cube 32/1800Power Cube 32/900Power Cube 45/900Power Cube 64/900Power Cube 90/900
Ingressi / UsciteMassima potenza assorbita2,8 kW2,8 kW3,5 kW5,6 kW6 kW
Potenza media sull’induttore32 kVAR32 kVAR45 kVAR64 kVAR90 kVAR
Uscite disponibiliDue, attivabili in modalità alternata
Tensione di Alimentazione180...260 Vac 1~ 50/60 Hz400 Vac ±10% 3/PE~50/60 Hz
Acqua di raffreddamentopressione: 300 kPa portata: 1,5 - 2,0 l/min per ciascuna testa collegatapressione: 300 kPa portata: 4,0 - 5,0 l/min per ciascuna testa collegata
Ingressi/Uscite di interfacciamentoSeriale RS-232Standard
Ingresso digitale di attivazione2, uno per ogni testa di riscaldamento
Ingresso analogico per la regolazione della potenzaOpzionale, su richiestaStandard
Condizioni operativeTemperatura di lavoro+5 ÷ +55 °C
Temperatura di immagazzinamento-25 ÷ +70 °C
Umidità relativa0 ÷ 95 % (senza condensa)
Gamma di Frequenza1300 kHz...1800 kHz750 kHz...1150 kHz
DimensioniGeneratore275 x 265 x 140 mm275 x 265 x 280 mm445 x 287 x 132 mm
Teste di riscaldamento HH10/HH1162,5 x 123 x 95 (HH10)
Testa di riscaldamento miniaturizzata HH1552 x 75.5 x 77Non applicabile
Porta-induttore standard10015065
PesoGeneratore10 kg20 kg
Testa di riscaldamento1,3 kg (HH15) - 1,6 kg (HH10)2,2 kg (HH11)3 kg (HH12)
ConformitàConforme alle norme internazionali per la Sicurezza Elettrica (EN 60204-1, EN 60519-1, EN 60519-3) e la Compatibilità Elettromagnetica (EN 55011, EN 61000-6-2)
