  • Deux sorties de puissance maximale en mode alterné
  • Rendement élevé et coûts d’exploitation minimum
  • Générateurs très compacts, intégration aisée
  • Têtes de chauffe miniaturisées
  • Grande sécurité: isolation du réseau pour toutes les sorties de puissance
  • Système d’autodiagnostic incorporé
  • Stabilité et grande précision de la puissance de sortie même en cas de changement des conditions de travail
  • Contrôle digital et analogique de la puissance de sortie
  • Compatibles avec la centrale Master Controller V3+ pour la gestion de cycles thermiques réglables en température, temps et puissance
  • Conforme aux Normes de Sécurité et de Compatibilité Électromagnétique


Manuels

Series 900 Generators

Description

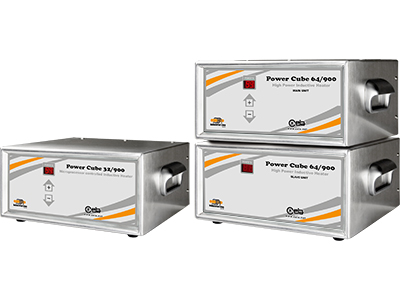

Series 900 Generators - detail

Génération de puissance constante et répétitive grâce à un dispositif de contrôle par microprocesseur

La série 900 est constituée par cinq générateurs à haute fréquence, avec une puissance nominale comprises entre 2,8 et 6 kW.

Elle se compose de solutions brevetées par CEIA: des têtes de chauffe miniaturisées ainsi que de puissants générateurs pouvant fonctionner en continu. Leur rendement est tel qu’ils peuvent remplacer les générateurs traditionnels d’une puissance allant jusqu’à 12 kW, diminuant ainsi le premier coût d’investissement et d’exploitation.

Solution idéale pour les montages dans les systèmes de production automatiques, ces appareils sont également faciles à utiliser dans toutes les applications manuelles grâce à leur fonctionnement extrêmement simple.

Parfaitement compatibles avec la centrale Master Controller V3+, ils peuvent être reliés à des terminaux programmables ou PC grâce à leur interface RS-232 et analogique.

Chaque générateur HI-PE est accompagné d’un rapport d’étalonnage qui certifie la stabilité de la tension de sortie sur la tête de chauffe.

Le recours à des solutions techniques innovatrices et à des composants de dernière génération font des générateurs de la série 900 des appareils très performants en termes de fonctionnement, de puissance fournie et de coûts d’exploitation.

Spécifications

 Power Cube 32/1800Power Cube 32/900Power Cube 45/900Power Cube 64/900Power Cube 90/900
Entrées / SortiesPuissance maximale absorbée2,8 kW2,8 kW3,5 kW5,6 kW6 kW
Puissance moyenne sur l’inducteur32 kVAR32 kVAR45 kVAR64 kVAR90 kVAR
Sorties disponiblesDeux, alternéesDeux, alternéesDeux, alternéesDeux, alternéesDeux, alternées
Tension d’alimentation180... 260 Vac 1~ 50/60 Hz180... 260 Vac 1~ 50/60 Hz180... 260 Vac 1~ 50/60 Hz180... 260 Vac 1~ 50/60 Hz400 Vac ±10% 3/PE~ 50/60 Hz
Eau de refroidissementpression: 300 kPa débit: 1,5 - 2 l/min pour chaque tête connectéepression: 300 kPa débit: 1,5 - 2 l/min pour chaque tête connectéepression: 300 kPa débit: 1,5 - 2 l/min pour chaque tête connectéepression: 300 kPa débit: 4 - 5 l/min pour chaque tête connectéepression: 300 kPa débit: 4 - 5 l/min pour chaque tête connectée
Entrées/Sorties d'interfaceSérie RS-232StandardStandardStandardStandardStandard
Entrée d’activation numérique2, une pour chaque tête de chauffe2, une pour chaque tête de chauffe2, une pour chaque tête de chauffe2, une pour chaque tête de chauffe2, une pour chaque tête de chauffe
Entrée analogique pour le réglage de la puissanceOption, sur demandeOption, sur demandeOption, sur demandeOption, sur demandeStandard
Conditions de fonctionnementTempérature de travail+5 ÷ +55 °C+5 ÷ +55 °C+5 ÷ +55 °C+5 ÷ +55 °C+5 ÷ +55 °C
Température de stockage-25 ÷ +70 °C-25 ÷ +70 °C-25 ÷ +70 °C-25 ÷ +70 °C-25 ÷ +70 °C
Humidité relative0 ÷ 95 % (sans condensation)0 ÷ 95 % (sans condensation)0 ÷ 95 % (sans condensation)0 ÷ 95 % (sans condensation)0 ÷ 95 % (sans condensation)
Gamme de Fréquence1300 kHz... 1800 kHz750 kHz... 1150 kHz750 kHz... 1150 kHz750 kHz... 1150 kHz750 kHz... 1150 kHz
DimensionsGénérateur275 x 265 x 140 mm275 x 265 x 140 mm275 x 265 x 140 mm275 x 265 x 280 mm445 x 287 x 132 mm
Tête de chauffe HH10/HH1162,5 x 105 x 123 mm (HH10)62,5 x 105 x 123 mm (HH10)62,5 x 105 x 123 mm (HH10)62,5 x 105 x 123 mm (HH10)62,5 x 105 x 123 mm (HH10)
Tête de chauffe miniaturisée HH1552 x 75,5 x 77 mm52 x 75,5 x 77 mm52 x 75,5 x 77 mmNon applicableNon applicable
Porte-inducteur standard1001501506565
PoidsGénérateur10 kg10 kg10 kg20 kg20 kg
Tête de chauffe1,3 kg (HH15) - 1,6 kg (HH10)1,3 kg (HH15) - 1,6 kg (HH10)1,3 kg (HH15) - 1,6 kg (HH10)2,2 kg (HH11)3 kg (HH12)
