Sistemas de Calentamiento de INDUCCIÓN

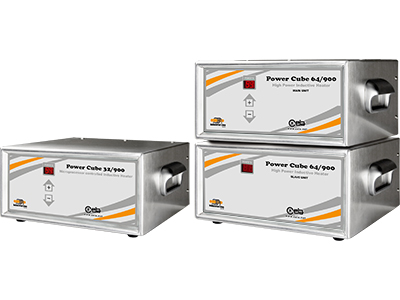

Series 900 Generators

Generadores a Alta Frecuencia

  • Dos salidas de alta potencia, activables en modo alternado
  • Alto rendimiento y mínimo costo operativo
  • Máxima integración y compactibilidad
  • Cabezales de calentamiento miniaturizados
  • Completa seguridad: todos los modelos están provistos de transformador de aislamiento galvánico desde la línea de red
  • Sistema de auto diagnóstico integrado
  • Máxima estabilidad y repetibilidad de la potencia suministrada ante la variación de las condiciones de trabajo
  • Control digital y analógico de la potencia suministrada
  • Interface con la central de control CEIA Master Controller V3+ para la gestión del ciclo térmico regulado en temperatura, tiempo y potencia
  • Cumple las Normativas de Seguridad Eléctrica y Compatibilidad Electromagnética


Manuales

Series 900 Generators

Descripción

Series 900 Generators - detail

Generación repetitiva y constante de potencia mediante control por microprocesador

La serie 900 está constituida por una gama de Generadores de Alta Frecuencia con potencias comprendidas entre 2,8 y 6kW. La original solución de transferencia de energía, adoptada en todos los cabezales de calentamiento CEIA, se combina perfectamente con las características de la gama de Generadores, cuyo rendimento optimizado hace que sustituyan a los generadores de tecnología tradicional en las aplicaciones de hasta 12 kW de potencia. Esto permite lograr una significativa reducción de costes tanto por lo que concierne la inversión inicial como el consumo de energía.

Todos los dispositivos están realizados con tecnología de estado sólido y dimensiones extremadamente reducidas. La presencia de un microprocesador interno, para efectuar una monitorización completa sobre el estado de funcionamiento de los equipos y proporcionar información sobre eventuales anomalías técnicas, garantizando la estabilización de la potencia suministrada y la selección de la mejor frecuencia de trabajo.

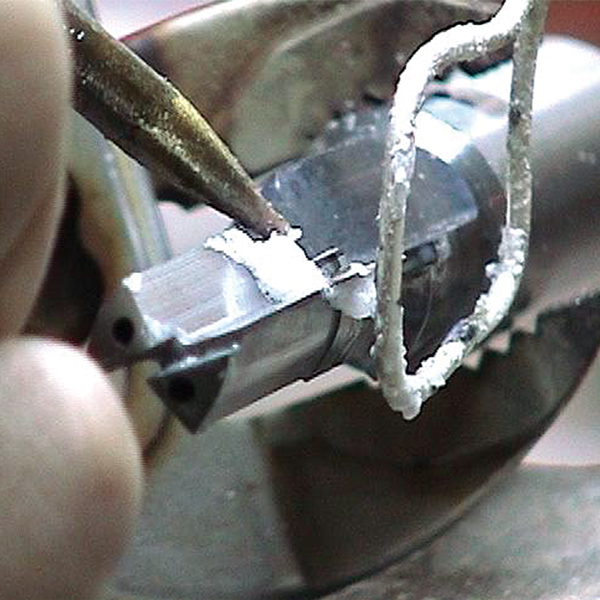

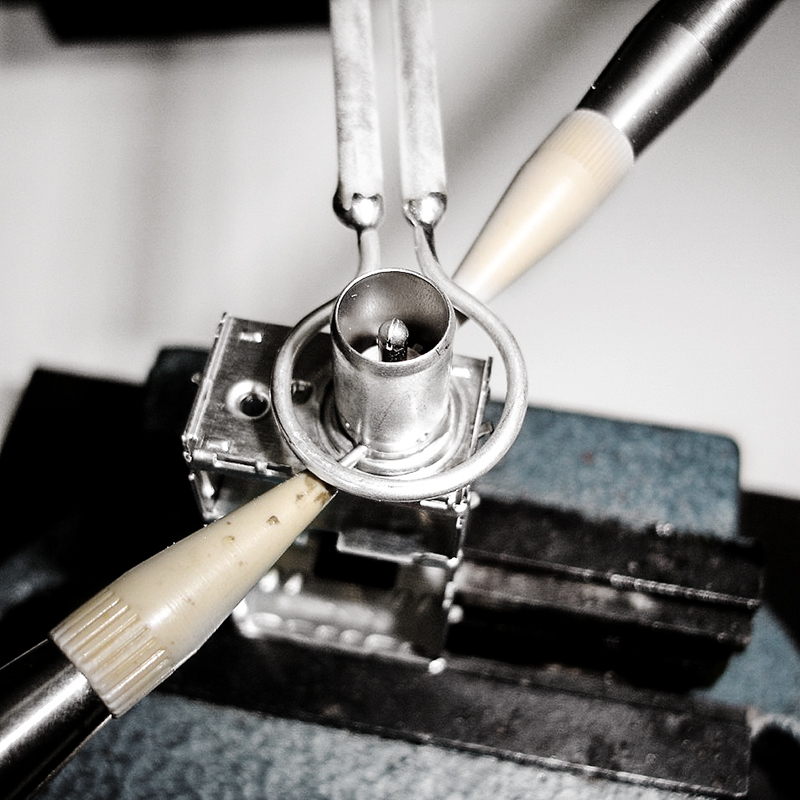

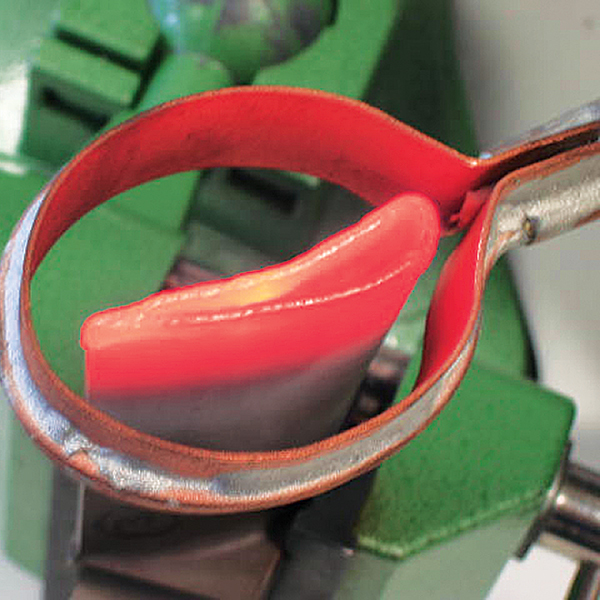

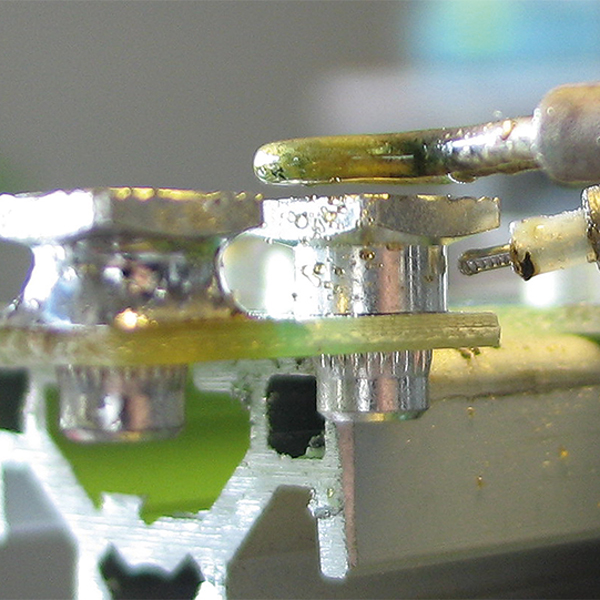

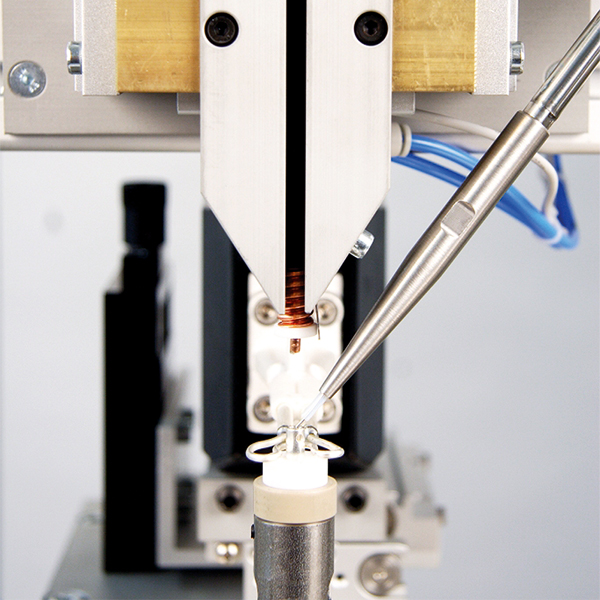

Ideales para ser integrados en sistemas automáticos de producción, para aplicaciones de soldadura, estampación en caliente y recocido, los Generadores de la Serie 900 se pueden emplear muy fácilmente en aplicaciones manuales gracias a su extrema facilidad de uso.

Perfectamente integrables a la unidad de control CEIA Master Controller V3+, pueden ser conectados a PC o a controladores programables gracias a la presencia de interfaces analógicas (opcionales) y digitales (RS232).

Los generadores HI-PE presentan un informe de calibración que certifica la estabilidad de la tensión que sale del cabezal de calentamiento.

Especificaciones

 Power Cube 32/1800Power Cube 32/900Power Cube 45/900Power Cube 64/900Power Cube 90/900
Entradas / SalidasMáxima potencia absorbida2,8 kW2,8 kW3,5 kW5,6 kW6 kW
Potencia media en el inductor32 kVAR32 kVAR45 kVAR64 kVAR90 kVAR
Salidas disponiblesDos, activables en modo alternado
Tensión180... 260 Vac 1~ 50/60 Hz400 Vac ±10% 3/PE~ 50/60 Hz
Agua de enfriamientopresión: 300 kPa
caudal: 1,5 - 2 l/min por cada cabezal conectado
Presión: 300 kPa
Caudal: 4.0 - 5.0 l/min por cada cabezal conectado
Entradas / Salidas de InterfazSerial RS-232Estándar
Entrada digital de activación2, una por cada cabezal de calentamiento
Entrada analógica para la regualación de la potenciaAccesorio opcional, bajo pedidoEstándar
Condiciones OperativasTemperatura de trabajo+5 ÷ +55 °C
Temperatura de almacenaje-25 ÷ +70 °C
Humedad relativa0 ÷ 95 % (Sin condensación)
Rango de Frecuencias1300 kHz...1800 kHz750 kHz...1150 kHz
Dimensiones (AxPxH)Generador275 x 265 x 140 mm275 x 265 x 280 mm445 x 287 x 132 mm
Cabezal de calentamiento62,5 x 123 x 95 mm (HH10)
52 x 75,5 x 77 mm (HH15)
62,5 x 123 x 95 mm (HH10)
Inductor estándar100 mm150 mm65 mm
PesoGenerador10 kg20 kg
Cabezal de calentamiento1,3 kg (HH15) - 1,6 kg (HH10) 2,2 kg (HH11)3 kg (HH12)
ConformidadConforme con las normas internacionales para la seguridad eléctrica (EN 60204-1, EN 60519-1, EN 60519-3) y la compatibilidad electromagnética (EN 61000-6-2, EN 61000-6-4)
