INDUKTIONS-Erwärmungs-Systeme


Series 900 Generators

Hochfrequenz-Generatoren

  • Zwei Ausgänge mit einstellbarer Leistung, im Wechselbetrieb aktivierbar
  • Hoher Wirkungsgrad dadurch minimale Betriebskosten
  • Gute Integrationsfähigkeit durch kompakte Baugröße
  • Optional verkleinerte Heizköpfe
  • Alle Modelle sind mit Transformatoren ausgestattet, dadurch ist eine galvanische Trennung vom Netz sichergestellt
  • Stand Alone Betrieb möglich
  • Hohe Leistungstabilität und Wiederholbarkeit bei variierenden Arbeitsbedingungen
  • Lieferung mit Kalibrierbericht
  • Integriertes Selbstdiagnosesystem
  • Digitale und analoge Kontrolle der Ausgangsleistung
  • Schnittstelle zum CEIA Master Controller V3+, zur Kontrolle von Heizprozessen (Temperatur, Zeit und Leistung)
  • Geräte entsprechen den elektrischen Sicherheitsvorschriften und den EMV-Richtlinien


Handbücher

Series 900 Generators

Beschreibung

Series 900 Generators - detail

Konstante und wiederholbare Erzeugung von Leistung mittels Mikroprozessor-Überwachung

Die Serie 900 bietet eine Auswahl an Hochfrequenz-Generatoren mit Leistungen zwischen 2,8 und 6 kW. Das spezielle Verfahren zur Energieübertragung gültig für alle CEIA-Heizköpfe, ist abgestimmt auf die Merkmale dieser Generatoren und garantiert höchste Leistung und große Effizienz.

Alle Geräte zeichnen sich durch hochentwickelte Technik bei kleinen Abmessungen aus, ferner durch einen eingebauten Mikroprozessor, der den Betrieb der Geräte vollständig überwacht, Informationen über technische Störungen weitergibt und die abgegebene Leistung stabilisiert sowie für die passende Betriebsfrequenz sorgt.

Die Generatoren der Serie 900 sind ideal geeignet für die Einbindung in automatische Produktionsabläufe, sie können aber auch manuell eingesetzt werden. Die Generatoren sind kompatibel zu den CEIA Master Controller V3+ und können über analoge und digitale Schnittstellen (RS232) mit dem PC oder programmierbaren Steuerungen betrieben werden.

Jeder HI-PE Generator wird mit einem Kalibrierbericht ausgeliefert, dieser zertifiziert die Genauigkeit der am Heizkopf anliegenden Ausgangsspannung.

Die Verwendung von innovativen technischen Lösungen und Komponenten der neuesten Generation sorgen dafür, dass die Generatoren der Serie 900 bei Leistung und Preis führend sind.

Spezifikationen

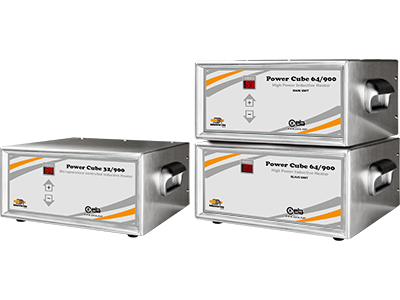

 Power Cube 32/1800Power Cube 32/900Power Cube 45/900Power Cube 64/900Power Cube 90/900
Input / OutputMaximale Leistung2,8 kW2,8 kW3,5 kW5,6 kW6 kW
Mittlere Leistung am
Induktor
32 kVAR32 kVAR45 kVAR64 kVAR90 kVAR
Verfügbare AusgängeZwei, im Wechselbetrieb aktivierbar
Spannung230 Vac ±10% 1~ 50/60 Hz400 Vac ±10% 3/PE~ 50/60 Hz
WasserkühlungDruck: 300 kPa, Durchfluss: 1,5 - 2 l/min für jeden angeschlossenen KopfDruck: 300 kPa, Durchfluss: 1,5 - 2 l/min für jeden angeschlossenen Kopf
Ein- und ausgänge schnittstelleSeriell RS-232Standard
Digitaler Eingang zur Aktivierung2, einer pro Ausgang - Standard
Analoger Eingang zur Regulierung der LeistungOptional, auf WunschStandard
BetriebsbedingungenBetriebstemperatur+5 ÷ +55 °C
Lagertemperatur-25 ÷ +70 °C
Relative Luftfeuchtigkeit0 ÷ 95 % (ohne Kondenswasser)
Frequenzbereich1300 kHz... 1800 kHz750 kHz... 1150 kHz
AbmessungenGenerator275 x 265 x 140 mm275 x 265 x 280 mm445 x 287 x 132 mm
Heizköpfe HH10/HH1162,5 x 105 x 123 mm (HH10)
Verkleinerter Heizkopf HH1552 x 88 x 76 mmNicht anwendbar
Standard-Induktorhalter 100 15065
GewichtGenerator10 kg20 kg
Heizkopf1,3 kg (HH15) - 1,6 kg (HH10)2,2 kg (HH11)3 kg (HH12)
KonformitätGeräte entsprechen den elektrischen Sicherheitsvorschriften (EN 60204-1) und den EMV-Richtlinien (EN 55011, EN 61000-6-2)
